Что такое электрический ТЭН?
ТЭН — это устройство, преобразующее электрическую энергию в тепловую. От электрочайника до мощного отопительного котла — принцип нагрева на основе закона Джоуля-Ленца остается неизменным. Благодаря своей надежности, простой конструкции и универсальности, трубчатые нагреватели стали базовым элементом как в бытовой технике, так и на тяжелых производствах. По сути, это главный источник тепла, обеспечивающий наш комфорт и бесперебойную работу оборудования. Для более глубокого изучения всех нюансов рекомендуем ознакомиться с полным гидом по трубчатым электрическим ТЭНам.
Устройство и принцип работы ТЭНа
Конструкция ТЭНа обманчиво проста, но каждая деталь в ней играет критически важную роль и рассчитана на высокие нагрузки.

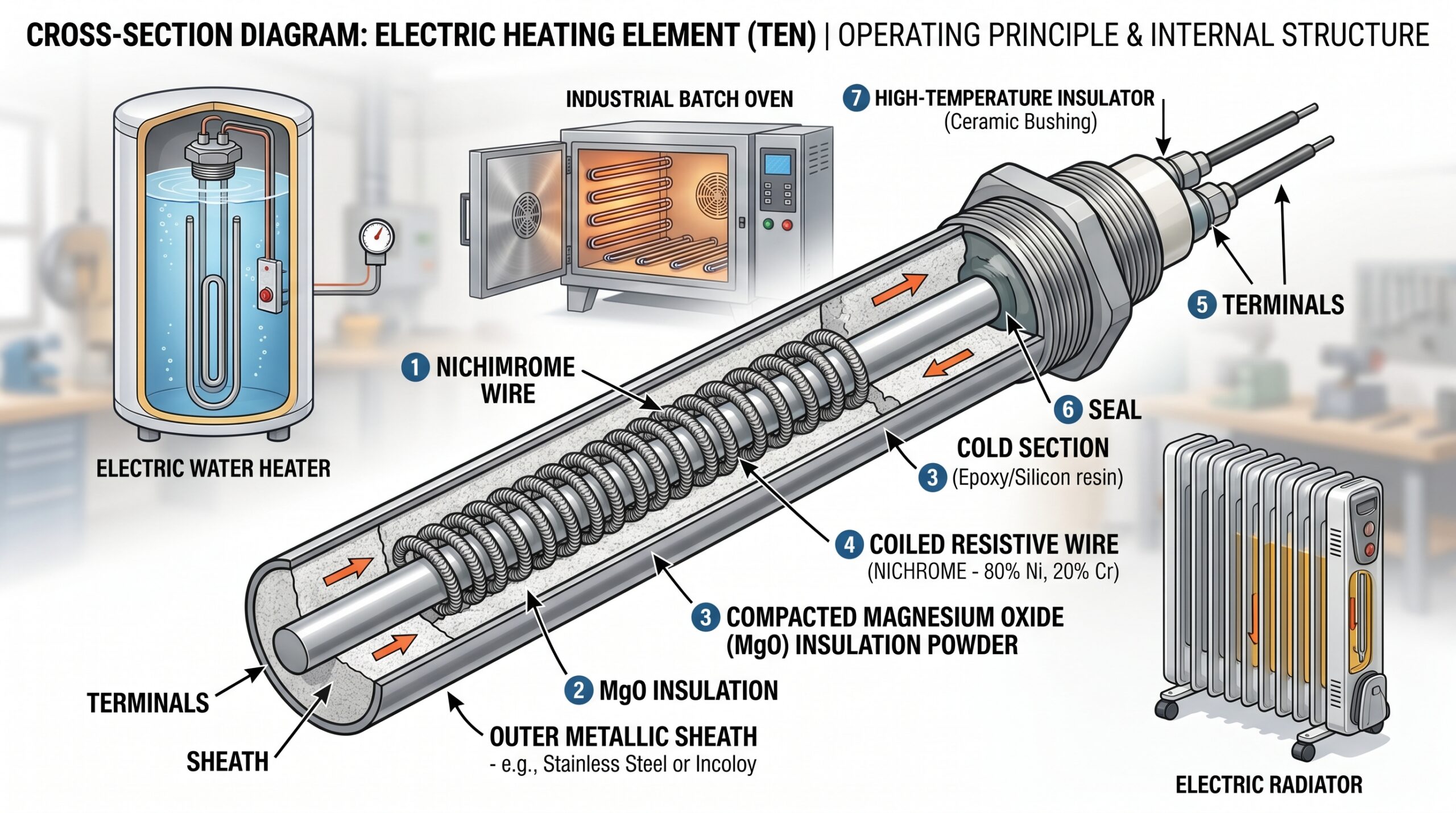

Основные компоненты ТЭНа
- Нагревательная спираль (резистивный элемент): Главный источник тепла. Изготавливается из сплавов с высоким сопротивлением — нихрома или фехраля. Ток, проходя через нее, выделяет мощную тепловую энергию.
- Изоляционный наполнитель: Мелкий порошок оксида магния (периклаз) или кварцевый песок. Он плотно заполняет пространство между спиралью и внешней трубкой. Изолятор не проводит ток, исключая короткое замыкание, но обладает отличной теплопроводностью.
- Металлическая оболочка: Защитная трубка, передающая тепло рабочей среде. Материал зависит от условий работы: это может быть медь, нержавейка или спецсплавы для химически активных жидкостей.
- Контактные стержни: Выводы для подключения к электросети. Надежно изолированы от корпуса для полной безопасности.
- Герметизирующие элементы: Защищают «начинку» от влаги и пыли, предотвращая пробой и продлевая срок службы устройства.
Как происходит нагрев
При подаче напряжения ток бежит по спирали. Из-за высокого сопротивления металла она мгновенно раскаляется. Это тепло проходит через плотный слой диэлектрика к металлической оболочке, а от нее — к воде, маслу или воздуху. Жесткая фиксация спирали внутри наполнителя гарантирует равномерный нагрев и защиту от перегорания.
Классификация ТЭНов: Виды и их особенности
ТЭНы подбираются строго под конкретные задачи и условия среды. Вот как они классифицируются.
По конструкции
- Мокрые (погружные) ТЭНы:
Классика. Работают непосредственно в жидкости (например, в бойлере). Быстро и без потерь передают тепло, но уязвимы к накипи в жесткой воде. Со временем отложения работают как теплоизолятор, снижая КПД и приводя к перегреву, поэтому такие ТЭНы требуют регулярной очистки.
- Сухие (керамические) ТЭНы:
Спрятаны в герметичную колбу и не касаются жидкости. Накипь оседает на колбе, а сам нагреватель остается сухим и чистым. Они служат дольше, а менять их можно без слива воды из бака. Идеальное решение для водонагревателей.
- Патронные ТЭНы:
Компактные цилиндры для локального нагрева. Монтируются прямо в отверстия металлических деталей (пресс-формы, экструдеры). Отличаются высокой плотностью мощности при малых габаритах.
- Блочные ТЭНы:
Связка из нескольких ТЭНов, закрепленных на одном фланце. Спасают там, где нужна экстремальная мощность — в промышленных котлах и объемных резервуарах.
По среде нагрева
- Для воды: Самые востребованные. Ставятся в стиральные машины, бойлеры. Требуют антикоррозийной оболочки. Для тех, кто ищет идеальное решение для водонагревателя, подробнее про виды, выбор, установку и уход за ТЭНами для воды можно прочитать в отдельной статье.
- Для воздуха: Работают в тепловых пушках, духовках, сушильных камерах. Часто оснащены оребрением (металлическими пластинами) для максимальной теплоотдачи.
- Для масла и жидкостей: Используются в промышленности для нагрева битума или масел. Оболочка, как правило, делается из толстой нержавеющей стали.
- Для агрессивных сред: Изготавливаются из химически стойких материалов (титан, тефлон) для безопасной работы в кислотах и щелочах.
По форме и материалу оболочки
- Материалы оболочки: Медь (для быстрого нагрева, но боится накипи), нержавейка (универсальная и долговечная), углеродистая сталь (отлично подходит для воздуха и масла).
- Форма: Прямые, U- и W-образные, спирали и кольца. Геометрия диктуется исключительно формой бака или корпуса прибора.
Где применяются электрические ТЭНы?
Без трубчатых нагревателей невозможно представить ни современный быт, ни тяжелую промышленность.
- Бытовые приборы:
- Водонагреватели (бойлеры)
- Стиральные и посудомоечные машины
- Электрические плиты и духовые шкафы
- Электрочайники, кофеварки
- Масляные радиаторы, электрические конвекторы
- Парогенераторы, утюги
- Промышленное оборудование:
- Электрические котлы (ГВС и отопление)
- Сушильные камеры
- Термопластавтоматы (нагрев пресс-форм)
- Пищевые печи и варочные котлы
- Ванны для гальваники
- Системы промышленной вентиляции
- Отопление:
- Электрорадиаторы
- Системы «теплый пол»
- Тепловые пушки и завесы
Как выбрать электрический ТЭН: Ключевые параметры
Ошибка при выборе нагревателя может быстро вывести оборудование из строя. Перед покупкой сверьтесь с этим чек-листом:
- Мощность (кВт): Должна строго соответствовать паспорту прибора. Слабый ТЭН будет греть вечность, слишком мощный — перегрузит сеть и сгорит.
- Напряжение (В): Убедитесь, что элемент рассчитан на вашу сеть (как правило, 220 В или 380 В).
- Материал оболочки: Медь — для чистой воды, нержавейка — для жесткой воды и агрессивных сред, углеродистая сталь — для воздуха.
- Тип крепления: Фланец, штуцер или гайка. Резьба должна идеально совпадать с посадочным гнездом.
- Форма и габариты: Длина и изгибы должны вписываться в резервуар, не соприкасаясь с его стенками.
- Встроенный терморегулятор: Удобная опция для автоматического контроля температуры и экономии электроэнергии. Более детально про выбор и установку регулятора температуры нагрева можно узнать в нашей отдельной статье.
- Производитель: Не экономьте на бренде. Качественный ТЭН окупает себя долгими годами работы.
- Тип ТЭНа: Оцените качество воды и решите, стоит ли переплатить за «сухой» ТЭН для простоты будущего обслуживания. Для более глубокого понимания при выборе, важно учитывать отличия сухого и мокрого ТЭНа.
Установка и обслуживание ТЭНа
Долговечность ТЭНа наполовину зависит от качества деталей, и наполовину — от грамотного монтажа и ухода.
Общие рекомендации по безопасности
- Всегда полностью обесточивайте прибор перед началом работ.
- Используйте правильный инструмент, не срывайте резьбу.
- Обеспечьте надежное заземление корпуса.
- Берегите контактную группу от попадания воды.
Правила установки
Монтируйте ТЭН строго по инструкции к вашему оборудованию. Главное правило — безупречная герметизация: используйте новые прокладки и фум-ленту, чтобы исключить малейшие протечки. Убедитесь, что «мокрый» ТЭН полностью погружен в жидкость и не прилегает вплотную к стенкам бака, иначе перегрев неминуем.
Обслуживание
- Удаление накипи (для мокрых ТЭНов): Чистите элемент раз в 6–12 месяцев. Накипь задерживает тепло внутри трубки, заставляя ТЭН греть сам себя, потреблять больше тока и в итоге перегорать. Снимать налет можно механически или специальной химией.
- Проверка контактов: Ослабленные клеммы начинают искрить и плавиться. Периодически подтягивайте соединения.
- Осмотр оболочки: Заметили трещины, микроотверстия или вздутия? ТЭН нужно срочно менять.
Признаки неисправности
Ваша техника просит замены нагревателя, если:
- Вода перестала греться или нагрев занимает в разы больше времени.
- При включении прибора выбивает пробки или срабатывает УЗО.
- Появился отчетливый запах гари или искрение.
- На корпусе бойлера или стиральной машины появились следы ржавчины и подтеки.
Преимущества и недостатки ТЭНов
Как и любое инженерное решение, трубчатые нагреватели имеют свои сильные стороны и ограничения.
Преимущества
- Простота и надежность: Монолитная конструкция без подвижных частей.
- Универсальность: Греют воду, вязкие масла, газ и агрессивные кислоты.
- Безопасность: Надежная изоляция спирали полностью исключает пробой тока на корпус (при наличии заземления).
- Доступность: Огромный выбор моделей и невысокая цена ремонта.
- Высокий КПД: Почти 100% потребляемого электричества переходит в тепловую энергию.
- Точный контроль: Легко работают в паре с термостатами, поддерживая температуру с точностью до градуса.
Недостатки
- Высокие эксплуатационные расходы: Электричество — недешевый ресурс.
- Уязвимость к накипи: «Мокрые» ТЭНы быстро теряют эффективность в жесткой воде без должного ухода.
- Инерционность: Металлу требуется время, чтобы выйти на рабочую температуру и остыть после выключения.
Несмотря на эти нюансы, ТЭНы остаются самым доступным и практичным решением для большинства задач нагрева.
