Что такое воздушные ТЭНы и почему их монтаж критически важен?
Воздушный ТЭН преобразует электроэнергию в тепло для нагрева газов и воздуха. Конструктивно это металлическая трубка, внутри которой проходит нихромовая или фехралевая нить высокого сопротивления. От внешней оболочки раскаленную спираль отделяет слой надежного изолятора — прессованного оксида магния (периклаза).
Принцип работы и конструкция
Ток раскаляет спираль, тепло проходит через изолятор к металлической оболочке и отдается окружающему воздуху. Энергоэффективность и безопасность этого процесса напрямую зависят как от заводского качества самого ТЭНа, так и от его безупречного монтажа.
Основные области применения
Воздушные нагреватели работают повсеместно:
- В промышленности: сушильные комплексы, камеры термообработки, тепловые пушки.
- В отоплении: электрические конвекторы, мощные тепловые завесы.
- В быту: духовые шкафы, фены, водонагреватели с «сухим» ТЭНом.
- В спецсистемах: сауны, канальные подогреватели приточной вентиляции, климатическое оборудование.
Чтобы углубиться в тему, ознакомьтесь с подробным материалом о видах, параметрах и областях применения воздушных ТЭНов.
Типы воздушных ТЭНов: выбор оптимального решения
Прежде чем приступить к монтажу, ознакомьтесь с полным руководством по выбору и покупке воздушных ТЭНов, чтобы принять взвешенное решение. Покупка ТЭНа — это поиск баланса между требуемой мощностью, условиями среды и габаритами оборудования.
По форме и размерам
- Прямые: универсальная классика, подходящая для большинства линейных систем.
- U-образные, W-образные, М-образные: обеспечивают максимальную площадь нагрева в тесном пространстве.
- Блоки ТЭНов: связка из нескольких нагревателей на едином фланце для сверхмощных промышленных установок.
По материалу оболочки
- Углеродистая сталь: бюджетное решение для сухих сред и температур до 450°C.
- Нержавеющая сталь: выбор для влажных, агрессивных условий, пищевых производств и экстремального нагрева (до 750°C).
- Медь: в воздушной среде применяется редко, чаще используется для специфических задач теплообмена.
По типу крепления
- Шпилька и резьбовая втулка: базовый и самый частый вариант монтажа через сквозные отверстия.
- Фланец: надежная герметизация для тяжелых блоков в стенках воздуховодов.
- Консольное крепление: применяется в узкоспециализированном оборудовании.
По мощности и напряжению
Номинал ТЭНа подбирается строго по тепловому расчету. Питание должно соответствовать сети: 220В (одна фаза) или 380В (три фазы). Важно помнить: трехфазные блоки обычно состоят из трех независимых элементов, которые подключаются к сети по схемам «звезда» или «треугольник».
Для более глубокого понимания особенностей конкретных моделей, например, ТЭНа воздушного 220В 2 кВт, рекомендуем ознакомиться с отдельной статьей.
Подготовка: фундамент успешного монтажа
Грамотная установка начинается задолго до того, как вы возьмете в руки инструмент.
Проектирование и расчеты
До старта физических работ необходимо:
- Высчитать теплопотери и определить требуемую мощность системы.
- Выбрать форм-фактор и количество ТЭНов.
- Разработать схему расстановки, исключающую локальные перегревы (мертвые зоны).
- Учесть аэродинамику и скорость воздушного потока.
Выбор места установки
Идеальное посадочное место гарантирует:
- Интенсивный обдув: быстрый съем тепла защищает ТЭН от перегорания.
- Удобный доступ: клеммная коробка должна быть доступна для ревизии и протяжки.
- Пожаробезопасность: строгая дистанция от горючих материалов и пластика.
Инструменты и материалы
Для работы потребуется:
- Набор диэлектрических отверток, пассатижи, кусачки.
- СИЗ: электромонтажные перчатки, защитные очки.
- Мультиметр и мегаомметр.
- Кримпер (клещи для обжима наконечников).
- Дрель, сверла, термостойкий крепеж.
- Термостойкие кабели (например, РКГМ) и керамические клеммные колодки.
Обязательная проверка перед монтажом
Никогда не ставьте ТЭН вслепую. Выполните три шага:
- Визуальный контроль: осмотрите оболочку на предмет трещин, вмятин и сколов изолятора.
- Замер сопротивления спирали: мультиметром убедитесь, что Омы совпадают с паспортной мощностью.
- Замер сопротивления изоляции: мегаомметром проверьте контакт между выводом и оболочкой. Показатель ниже 0,5 МОм говорит о том, что ТЭН отсырел или пробит.
Пошаговый процесс монтажа воздушных ТЭНов
Действуйте строго по алгоритму, чтобы избежать аварий.

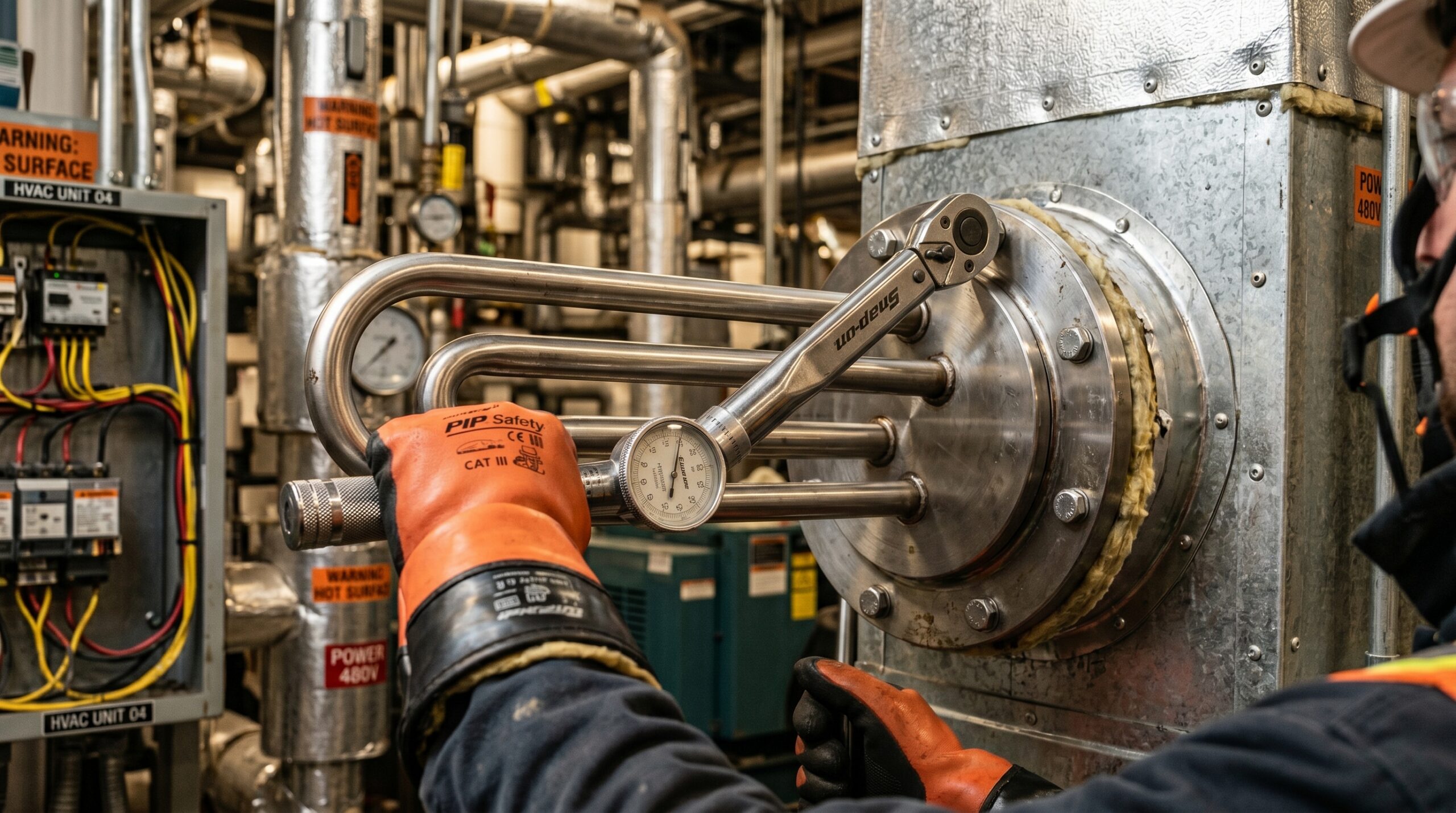

Установка ТЭНа в корпус камеры
- Позиционирование: Разместите нагреватели в подготовленных пазах. Однородное распределение элементов обеспечит равномерный прогрев объема.
- Фиксация: Затяните крепеж. Работайте аккуратно: чрезмерное усилие на гайках может раздавить изолятор и деформировать трубку.
- Аэродинамические зазоры: Оставьте свободное пространство между ТЭНами и стенками. Воздух должен обтекать элемент со всех сторон.
Теплоизоляция корпуса
Если оборудование должно сохранять тепло внутри, изолируйте только стенки самой камеры. Сами ТЭНы укрывать теплоизоляцией категорически запрещено! При этом контактные выводы должны находиться снаружи рабочей зоны для защиты проводов от расплавления.
Подключение к электросети
- Обесточивание: Физически отключите автоматы защиты перед началом работ.
- Подготовка кабеля: Снимите изоляцию, обязательно обожмите жилы наконечниками. Сечение кабеля обязано строго соответствовать нагрузке по ПУЭ.
- Коммутация: Зажмите провода в клеммах. Для трехфазных блоков используйте перемычки для схем «звезда» или «треугольник» согласно проекту.
- Заземление: Прикрутите желто-зеленый проводник к болту заземления на фланце или корпусе оборудования.
- Ревизия контактов: Плохо затянутый болт — причина искрения и пожара. Протяните все соединения на совесть.
Установка систем автоматики
Греть воздух без контроля опасно. Ваша система должна включать:
- Терморегуляторы (ПИД-контроллеры): для плавного удержания нужного градуса.
- Аварийные термостаты: жестко рубят питание, если рабочая температура превышена.
- Реле потока воздуха: спасают канальные ТЭНы. Нет тяги в вентиляции — ТЭН не включится.
- Автоматы и УЗО: защищают сеть от коротких замыканий и токов утечки.
Ключевые аспекты безопасности
Пренебрежение этими правилами ведет к порче оборудования и пожарам.
Электробезопасность
- Выполняйте коммутацию только при снятом напряжении.
- Не экономьте на инструменте — используйте только диэлектрический.
- Без контура заземления запуск ТЭНа запрещен.
- Строго соблюдайте нормативы ПУЭ.
Пожаробезопасность
- Соблюдайте воздушные зазоры от легковоспламеняющихся элементов конструкций.
- Следите за чистотой вентиляционных каналов — застой воздуха ведет к возгоранию пыли.
- Дублируйте системы отключения аварийными термоограничителями.
Проблема перегрева
Перегрев — киллер номер один для ТЭНа. Причины банальны: остановился вентилятор обдува, на трубке наросла «шуба» из пыли, залипло реле. Снимайте тепло с оболочки эффективно, и ТЭН прослужит годами.
Типичные ошибки при монтаже (и как их обойти)
Учитесь на чужом опыте, чтобы не платить дважды.
- Слепой выбор мощности: избыток киловатт сожжет систему, недостаток — не нагреет объем.
- Халтура с проводами: скрутки, тонкий кабель, отсутствие наконечников и слабая затяжка клемм = гарантированный отгар контакта.
- Монтаж «вглухую»: плотное прилегание ТЭНа к стенке блокирует отдачу тепла.
- Игнорирование заземления: игра в русскую рулетку со смертельным исходом.
- Отказ от автоматики: ручное управление обогревателем в 100% случаев заканчивается перегревом.
Обслуживание: как продлить жизнь ТЭНам
Профилактика дешевле капитального ремонта.
- Регулярный осмотр (раз в полгода): ищите следы побежалости на металле, микротрещины, оплавленную изоляцию проводов.
- Очистка от нагара: слой пыли на оболочке работает как теплоизолятор. Спираль внутри перегревается и рвется. Регулярно продувайте и протирайте ТЭНы.
- Протяжка контактов: из-за циклов нагрева/остывания гайки ослабевают. Протягивайте их при каждом ТО.
Почему промышленный монтаж — дело профи?
Установка высокотемпературных ТЭНов, сборка щитов автоматики и расчет теплообмена — это инженерная задача, а не работа на выходные. Привлечение сертифицированных монтажников дает вам:
- Точность: безошибочный подбор мощностей и сечений проводов.
- Полную безопасность: соблюдение СНиП, ПУЭ и требований пожарного надзора.
- Надежность соединений: профессиональная опрессовка и сборка исключают отгорание клемм.
- Высокий КПД: система выдаст максимум тепла при адекватном потреблении энергии.
Не рискуйте оборудованием и предприятием. Доверьте сборку климатических и тепловых систем инженерам — это инвестиция в бесперебойную и спокойную работу.
