Что такое патронные ТЭНы и почему они так востребованы?

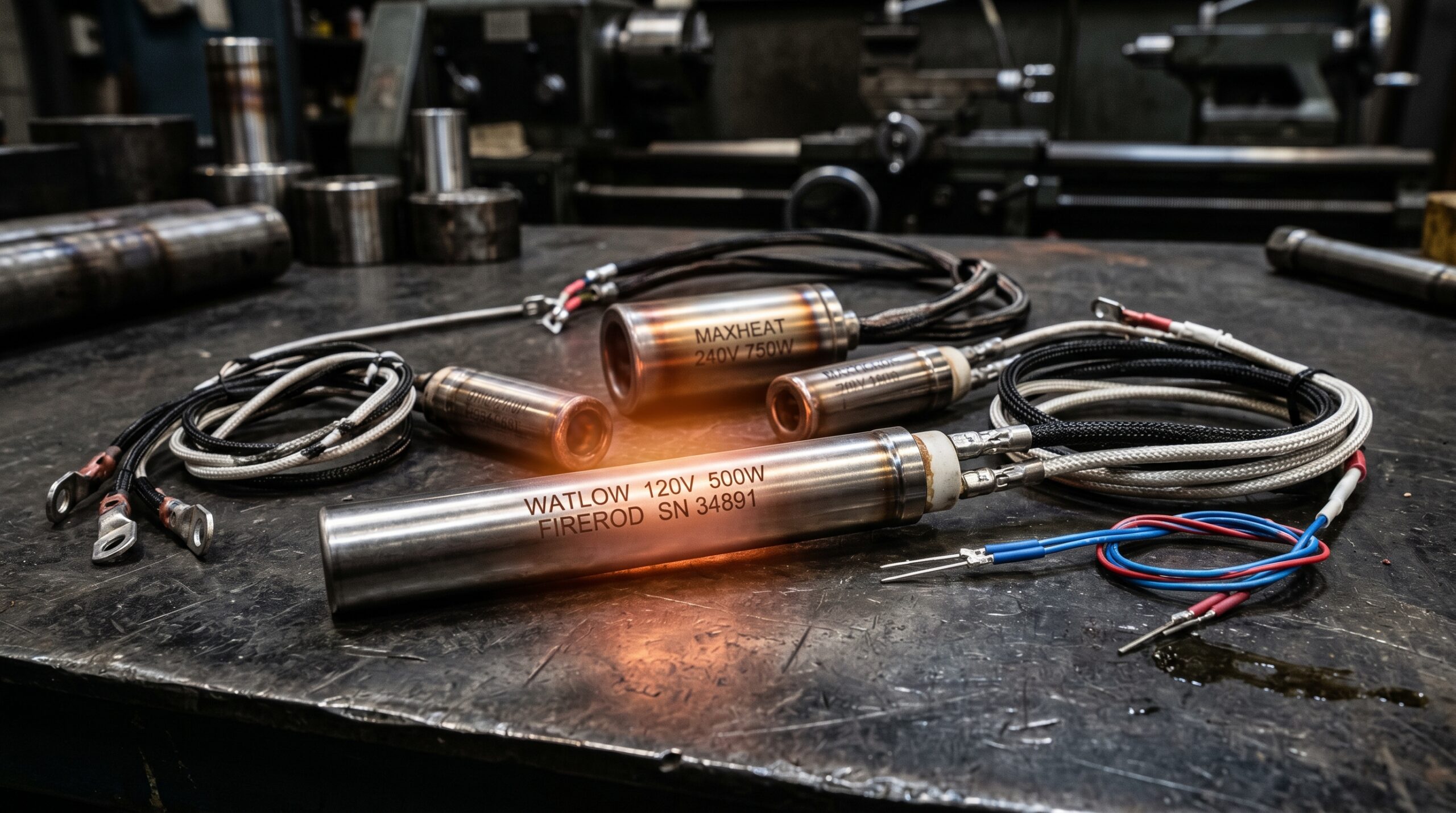

Патронный ТЭН (или картриджный нагреватель) — это цилиндрический элемент, который устанавливается прямо в пазы или отверстия оборудования. Его главная суперсила — экстремально высокая плотность мощности: он способен генерировать максимум тепла при минимальных габаритах.
Конструкция проста и надежна. Внутри стальной оболочки скрывается высокоомная нихромовая спираль, намотанная на керамический сердечник. Оставшееся пространство плотно заполняется оксидом магния (MgO) — он работает как отличный изолятор тока, но при этом мгновенно передает тепло от спирали к внешней оболочке и далее к рабочей поверхности.
Ключевые преимущества патронных ТЭНов
Высокая плотность мощности
Способность отдавать максимум тепла с небольшой площади делает их незаменимыми для быстрого и интенсивного нагрева металлической оснастки.
Компактность
Цилиндрическая форма экономит место: ТЭНы легко встраиваются в сложные узлы оборудования, где на счету каждый миллиметр.
Точность контроля температуры
Моментальный отклик на изменение напряжения и совместимость со встроенными термопарами позволяют управлять нагревом с ювелирной точностью.
Долговечность и надежность
Прочная оболочка из нержавеющей стали и качественная изоляция защищают нагреватель даже в агрессивной промышленной среде и при постоянной вибрации.
Разнообразие исполнений
Огромный выбор диаметров, длин, мощностей и способов подключения позволяет адаптировать ТЭН под любую технологическую задачу.
Сферы применения патронных ТЭНов: Где они незаменимы?
Сложно найти современную производственную линию, где бы не использовались картриджные нагреватели. Однако нагревательные элементы играют важную роль не только в промышленности, но и в быту, являясь частью многих современных электронных решений и компонентов. Например, подробнее о том, как выбрать и заменить нагревательные элементы для кухонной техники, можно узнать в отдельной статье. А про выбор и установку ТЭНов для полотенцесушителей, а также как выбрать оптимальную мощность патронного ТЭНа для полотенцесушителя с учетом цены – читайте в наших материалах. Подробное руководство по выбору, установке и продлению срока службы такого элемента, как сухой ТЭН для бойлера, также доступно на нашем сайте. А вот основные направления применения патронных ТЭНов в производстве:
- Производство пластмасс и полимеров: поддержание температуры в пресс-формах, экструдерах и литьевых машинах.
- Упаковочное оборудование: нагрев сварочных планок, запаечных губок и матриц для блистеров.
- Пищевая промышленность: термообработка продуктов, нагрев пекарских форм и конвейерных узлов.
- Металлообработка: работа со штампами, плитами и горячей оснасткой.
- Химическая и фармацевтическая промышленность: подогрев реакторов, лабораторных колб и трубопроводов.
- Оборудование для производства: интеграция в автоматические сборочные линии и термоформовочные станки.
- Испытательное оборудование: оснащение камер термоудара и тестовых стендов.
Виды и особенности конструкции патронных ТЭНов
Чтобы нагреватель работал без сбоев, его подбирают по нескольким параметрам. Для более глубокого понимания различные виды патронных ТЭНов и их специфического применения, ознакомьтесь с нашей статьей, посвященной этому вопросу.
По плотности мощности
- Низкоплотные (до 10 Вт/см²): базовое решение для плавного нагрева. Отлично работают на воздухе или для подогрева жидкостей.
- Среднеплотные (10-30 Вт/см²): золотая середина для большинства производственных задач.
- Высокоплотные (более 30 Вт/см²): созданы для экстремальных нагрузок и быстрого разгона температуры (например, в пресс-формах). Требуют идеального, плотного контакта с нагреваемым металлом.
По материалу оболочки
- Нержавеющая сталь AISI 304: надежный стандарт для нормальных условий эксплуатации.
- Нержавеющая сталь AISI 321: выдерживает температуру до 700°C и отлично справляется с агрессивными средами.
- Нержавеющая сталь AISI 316: выбор для производств, где важна максимальная защита от химической коррозии.
- Incoloy 800/840: жаропрочные сплавы для работы при экстремальных температурах свыше 750°C.
По типу вывода контактов
- Гибкий вывод: термостойкий провод в силиконовой или стекловолоконной изоляции. Самый удобный и популярный формат подключения.
- Резьбовые шпильки: гарантируют жесткий и надежный контакт при стационарном монтаже.
- Керамические изоляторы: незаменимы там, где критичны высокие температуры и прочная фиксация контактов.
- Угловой вывод: спасение для монтажа в тесных условиях под углом 90 градусов к оси нагревателя.
С дополнительными опциями
Для абсолютного контроля процесса ТЭНы могут оснащаться встроенными термопарами (тип J или K), которые снимают показания прямо из ядра зоны нагрева.
Особое внимание стоит уделить такому типу, как трубчатые патронные нагреватели (ТЭНП). О его особенностях, выборе и установке можно прочитать здесь.
Как правильно выбрать патронный ТЭН? Основные параметры
Ошибки при выборе грозят перегревом и быстрой поломкой. Обязательно учитывайте эти критерии:
1. Мощность (Вт)
Зависит от массы детали, желаемой температуры и времени разгона. Главное правило: не превышать максимально допустимую плотность мощности для вашей среды и габаритов.
2. Напряжение (В)
Номинал ТЭНа должен точно соответствовать вашей сети или управляющему оборудованию (от 12В для компактных систем до 380В для мощных установок).
3. Размеры (Диаметр и Длина)
Диаметр подбирается впритирку к посадочному отверстию — воздушные зазоры убивают теплопередачу. Длина зависит от глубины паза и площади, которую нужно нагреть.
4. Материал оболочки
Базовая сталь AISI 304 решит 80% задач, но для агрессивной химии или экстремального жара потребуются AISI 316 или Incoloy.
5. Тип вывода контактов и длина выводов
Заранее оцените, как именно будет подключен нагреватель, будет ли провод изгибаться при работе, и подберите нужную длину термостойкого кабеля.
6. Наличие термопары
Встроенный датчик необходим, если ваша технология чувствительна к малейшим колебаниям температуры.
7. Условия эксплуатации
Вибрация, влажность или пары растворителей диктуют выбор типа герметизации узла ввода и общую защиту конструкции.
Принимая решение о покупке, важно учитывать множество факторов. Более детальные рекомендации о том, как выбрать патронный ТЭН, вы найдете в нашей специализированной статье.
Монтаж и эксплуатация: Рекомендации для продления срока службы
Даже самый качественный ТЭН сгорит, если установить его с ошибками. Как этого избежать?
Помимо выбора и применения, критически важным аспектом является правильный монтаж патронных нагревателей. Подробный гайд по этому процессу доступен в отдельном материале.
Рекомендации по монтажу:
- Минимальный зазор: посадочное отверстие должно быть лишь на 0,02–0,05 мм больше диаметра ТЭНа. Плотный контакт — залог эффективной теплоотдачи и защиты от перегрева.
- Полное погружение: рабочая часть нагревателя должна целиком находиться в массиве металла. Торчащий участок быстро перегреется на воздухе.
- Чистота паза: перед установкой тщательно удалите из отверстия масло, металлическую стружку, пыль и нагар.
- Надежное подключение: собирайте цепь строго по схеме, используйте термостойкие кабели, надежные клеммники и не допускайте скруток.
Рекомендации по эксплуатации:
- Контроль температуры: работайте только через ПИД-контроллеры или качественные терморегуляторы.
- Защита от влаги: при риске образования конденсата или прямого контакта с жидкостью заказывайте ТЭНы с усиленной герметизацией выводов.
- Регулярный осмотр: проверяйте изоляцию проводов и состояние оболочки при плановом техническом обслуживании.
- Равномерное распределение: для нагрева массивных плит разумнее использовать несколько менее мощных ТЭНов, равномерно распределив их по площади, чем один сверхмощный.
