Что такое патронный электрический нагревательный элемент?

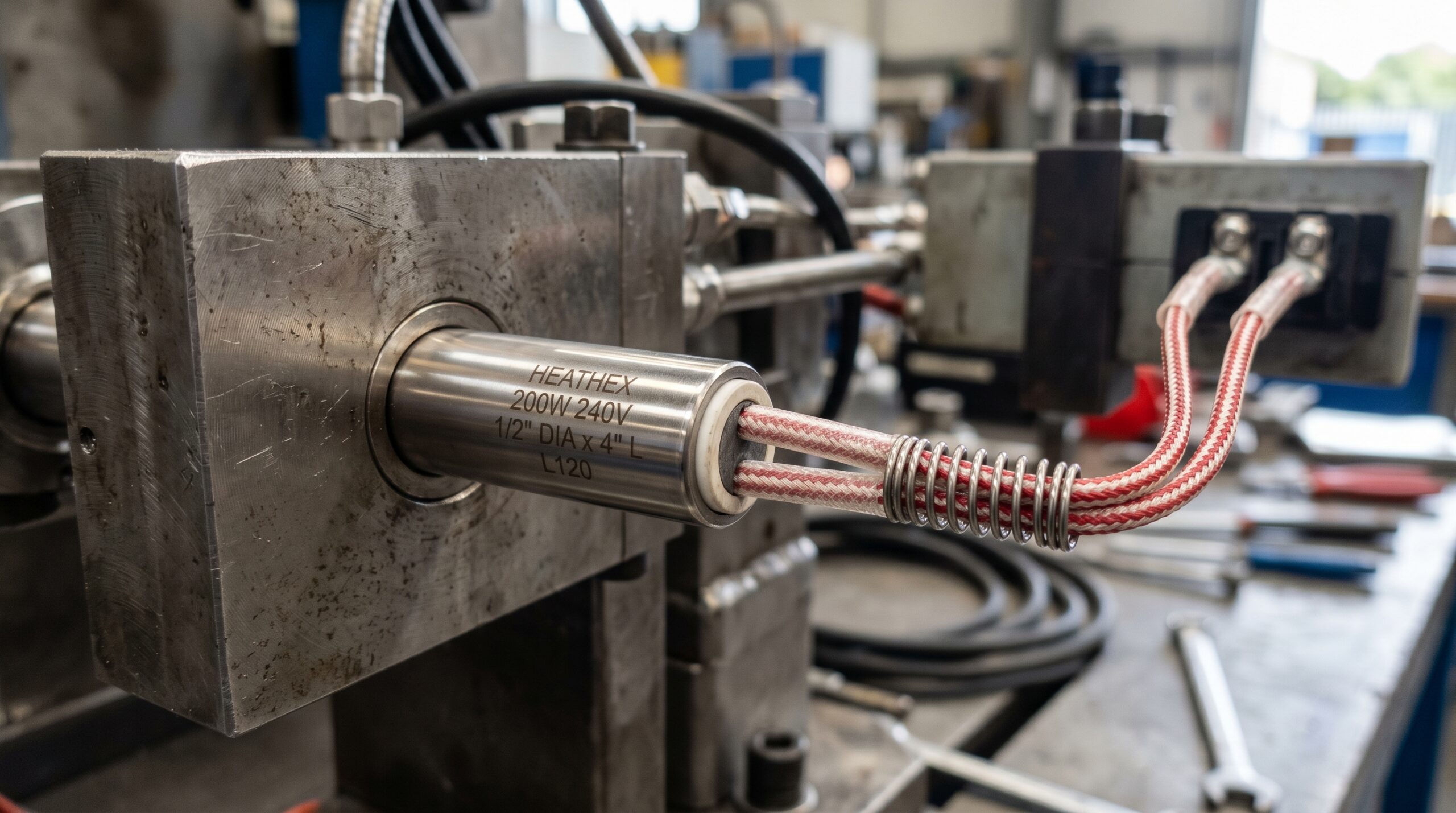

Патронный ТЭН — это цилиндрический нагреватель для контактного нагрева твердых деталей (пресс-форм, металлических плит) или жидкостей. Внешне он напоминает оружейный патрон, отсюда и название. Главное преимущество таких ТЭНов — высокая плотность мощности: они отдают максимум тепла даже в очень тесном пространстве. Для более глубокого понимания всех аспектов, связанных с их выбором и применением, обратитесь к полному руководству по патронным ТЭНам.
Принцип работы
Устройство работает по закону Джоуля-Ленца. Внутри металлического корпуса спрятана нихромовая или фехралевая спираль. Ток проходит по ней и генерирует тепло. Чтобы спираль не замыкала на корпус, её окружает слой диэлектрика — уплотненного оксида магния (MgO). Он не проводит ток, зато отлично передает тепло от спирали к внешней оболочке, а от нее — к рабочей детали.
Конструкция патронного нагревателя
Классический патронный ТЭН состоит из пяти элементов:
- Металлическая оболочка: Нержавеющая сталь (AISI 304, 321, 316L). Обеспечивает прочность, защиту от коррозии и хорошую теплоотдачу.
- Нагревательная спираль: Проволока с высоким сопротивлением (нихром, фехраль), намотанная на керамический сердечник.
- Диэлектрическая изоляция: Прессованный порошок оксида магния (MgO). Заполняет пустоты, изолирует контакты и эффективно проводит тепло.
- Выводы: Контакты для подключения к сети — гибкие термостойкие провода или жесткие шпильки с торца нагревателя.
- Герметизация: Защита торцов от влаги, пыли и технологических жидкостей.
Более подробно об устройстве и особенностях применения патронных ТЭНов вы можете прочитать в нашей специализированной статье.
Почему 200 Вт? Области применения патронных нагревателей
Мощность 200 Вт — оптимальный стандарт. Ее хватает для уверенного локального нагрева там, где не нужны экстремальные температуры или мгновенная плавка больших объемов. Поэтому такие ТЭНы востребованы в десятках отраслей. Если вас интересует более широкий спектр задач и выбор промышленных патронных ТЭНов, ознакомьтесь с нашей расширенной статьей.
Пластмассовая промышленность
Здесь ТЭНы на 200 Вт греют сопла, горячие каналы, небольшие экструдеры и пресс-формы. Они точно держат температуру, что критически важно для ровного литья пластмасс и экструзии.
Пищевая промышленность
Устанавливаются в дозаторы, линии упаковки и емкости с сырьем. Помогают поддерживать нужную вязкость или температуру обработки продуктов.
Упаковочное оборудование
Отвечают за локальный нагрев в запайщиках пакетов, термоусадочных машинах и узлах формовки тары. Более подробную информацию про патронные нагреватели для упаковочного оборудования вы найдете в нашей специальной статье.
Лабораторное оборудование
Обеспечивают точный температурный режим в сушильных шкафах, термостатах, химических реакторах и колбах.
Медицинское оборудование
Незаменимы в стерилизаторах и аналитических приборах, где на первом месте стоят точность и абсолютная безопасность.
Другие применения
- Обогрев инструмента (штампы, промышленные паяльники).
- Поддержание температуры в клеевых станциях и пистолетах.
- Антиконденсатный подогрев шкафов управления электроникой.
- Локальный нагрев масел и жидкостей в малых резервуарах.
Ключевые характеристики патронного нагревателя 200 Вт
Разберем базовые параметры, на которые нужно смотреть при покупке.
Мощность и напряжение
Мощность фиксирована — 200 Вт. А вот напряжение подбирается под ваше оборудование: от безопасных низковольтных (12–48 В) до стандартных промышленных (110, 220, 380 В).
Материал корпуса
Чаще всего это нержавеющая сталь. AISI 304 — универсальная классика. AISI 321 с добавлением титана держит нагрев до 750 °C и не боится межкристаллитной коррозии. AISI 316L с молибденом идеальна для агрессивных химических сред.
Диаметр и длина
ТЭН должен идеально входить в посадочное гнездо. Стандартные диаметры — от 6 до 25 мм. Точное совпадение размеров (с допуском 0,02–0,07 мм) критически важно: иначе теплопередача нарушится, и ТЭН сгорит.
Плотность мощности
Для 200-ваттных моделей она обычно составляет 5–15 Вт/см². Это комфортный режим: элемент быстро выходит на рабочую температуру, но не перегревает сам себя, что кратно продлевает срок его службы.
Типы выводов и подключение
Выбор зависит от подвижности узла и внешней среды:
- Изолированные провода: Гибкие, в термостойкой оплетке (стекловолокно, фторопласт). Легко монтировать.
- Бронированные выводы: Защищены металлической гофрой от трения, заломов и случайных ударов.
- Жесткие выводы: Классические металлические шпильки с керамическими изоляторами для стационарных высокотемпературных узлов.
Как выбрать патронный нагреватель 200 Вт?
Чек-лист для грамотного подбора нагревательного элемента. Для детального изучения видов и выбора патронных нагревательных элементов рекомендуем ознакомиться с нашей специализированной статьей.
Определение необходимых параметров
- Мощность: Уже известна (200 Вт).
- Напряжение: Строго под вашу сеть или блок питания.
- Размеры: Измерьте посадочное отверстие до сотых долей миллиметра.
- Рабочая температура: Оцените максимальный нагрев рабочей зоны.
- Тип выводов: Подбирайте под специфику подвижных частей и проводки.
Условия эксплуатации
Оцените рабочую среду:
- Влага и химия: Если на ТЭН могут попасть жидкости, берите модели с усиленной герметизацией торца из стали AISI 316L.
- Вибрации: Для подвижных узлов (например, пресс-форм) обязательна металлическая оплетка проводов.
- Окружающая температура: Влияет на выбор термостойкой изоляции питающих кабелей.
Качество и надежность
Экономия на ТЭНах всегда приводит к простою оборудования. Выбирайте продукцию проверенных заводов: чистый нихром, плотный оксид магния и качественная сталь гарантируют долгую и безопасную работу.
Монтаж и эксплуатация патронных нагревателей
Даже самый лучший ТЭН может сгореть за день, если его неправильно установить.
Правильная установка
- Плотная посадка: ТЭН должен входить в гнездо с минимальным зазором (до 0,07 мм). Воздушная прослойка работает как теплоизолятор: деталь не нагреется, а спираль внутри расплавится от перегрева.
- Глубина погружения: Рабочая часть должна быть полностью скрыта в металле. Торчащий раскаленный край — главная причина поломок.
- Очистка отверстия: Перед установкой вычистите гнездо от нагара, стружки и остатков старого нагревателя.
Меры безопасности
- Электробезопасность: Монтируйте ТЭНы только при обесточенной линии. Обязательно используйте УЗО.
- Термоконтроль: ТЭН не должен работать вслепую. Используйте ПИД-регуляторы с датчиками температуры для точного поддержания режима.
- Заземление: Металлический корпус узла обязательно заземляется согласно стандартам безопасности.
Уход и обслуживание
- Регулярный осмотр: Периодически проверяйте провода на излом, а изоляцию выводов — на прогар.
- Очистка: Убирайте пыль и нагар с корпуса, чтобы не нарушать теплоотдачу.
- Своевременная замена: Если ТЭН начал «пробивать» на корпус или греть заметно слабее — меняйте его, не дожидаясь короткого замыкания.
Патронные ТЭНы на 200 Вт — это надежные трудяги для точного нагрева. Строго соблюдайте допуски при монтаже, не забывайте про терморегуляторы, и нагреватель прослужит вам тысячи часов без единого сбоя.
