Что такое ТЭН и зачем он нужен в отопительном котле?
ТЭН (трубчатый электронагреватель) — это устройство, преобразующее электрическую энергию в тепло. Внутри металлической трубки скрыта спираль из высокоомного сплава (например, нихрома). Она надежно изолирована диэлектриком, чаще всего оксидом магния. Ток раскаляет спираль, тепло передается наполнителю, затем оболочке и, наконец, теплоносителю.
Принцип работы
Устройство работает по закону Джоуля-Ленца: электрический ток нагревает проводник. В котле ТЭН погружен в воду или антифриз. Нагретая жидкость циркулирует по трубам, отдавая тепло радиаторам или контурам теплого пола.
Роль ТЭНа в разных котлах
- В электрических котлах: ТЭН — это главный элемент, от которого зависит эффективность и мощность всей системы.
- В твердотопливных, газовых и дизельных котлах: Работает как страховка и резерв. Он поддерживает температуру, если прогорели дрова или отключили газ, защищает систему от замерзания и выручает в межсезонье, когда запускать основной котел на полную мощность просто невыгодно.
Разновидности ТЭНов: выбираем лучшее
Правильный выбор ТЭНа гарантирует долгую жизнь котлу. Нагреватели различаются по материалам, форме, мощности и способу монтажа. А чтобы узнать подробный гид по ценам на ТЭНы, изучите нашу статью.
По материалу изготовления
- Нержавеющая сталь (AISI 304/316): Универсальная классика. Не боится коррозии, долго служит и отлично работает в системах с обычной водой.
- Медь: Быстро нагревается и превосходно отдает тепло. Идеальна для контуров с чистой водой, но в агрессивной среде и при высокой жесткости быстрее покрывается накипью.
- Углеродистая сталь: Бюджетный вариант, склонный к коррозии. Применяется в основном для технической воды.
- Титан: Премиум-решение для экстремальных условий. Справляется с самой жесткой водой и агрессивной химией, часто используется в промышленности.

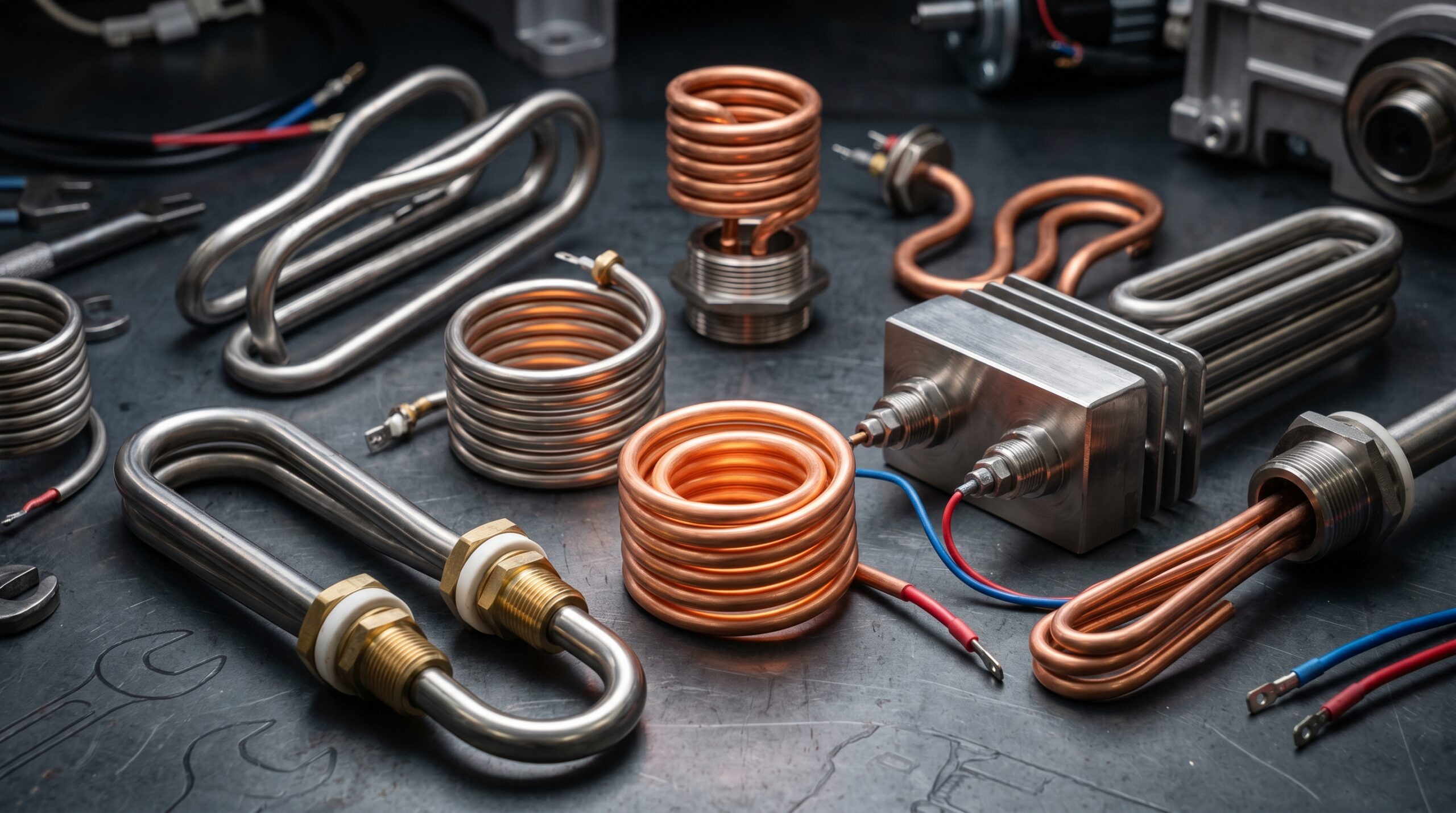

По форме и конструкции
- Прямые: Простые и надежные, часто используются в сборных блоках.
- U-образные: Экономят пространство, увеличивая площадь теплоотдачи.
- Спиральные/волнистые: Дают максимальный нагрев при минимальных габаритах.
- Блок-ТЭНы: Связка из нескольких нагревателей на одном фланце. Позволяют ступенчато менять мощность котла. Если сгорит один элемент, система продолжит работу на оставшихся. Узнайте больше про Блок ТЭН для котла.
- «Сухие» ТЭНы: Не касаются воды напрямую, так как спрятаны в герметичную колбу. Их легко менять без слива теплоносителя, а накипь на самом нагревателе просто не образуется.
По типу крепления
- Резьбовые: Вкручиваются в посадочное гнездо котла. Стандартные размеры — от G1/2″ до G2″.
- Фланцевые: Рассчитаны на высокую мощность. Крепятся болтами, гарантируя абсолютную герметичность соединения.
По мощности
Мощность варьируется от 1,5 кВт для небольших дачных котлов до десятков киловатт для промышленных систем. Например, универсальный нагреватель EVBERG 7.5 кВт может быть отличным решением для многих задач. Выбор зависит от площади дома, качества утепления стен и объема жидкости в трубах.
Как правильно выбрать ТЭН?
Ошибка при выборе обернется холодом в доме или перерасходом электричества. Чтобы узнать особенности выбора ТЭНов по мощности и видам, учитывайте три главных фактора.
Определение мощности
Золотое правило: 1 кВт на 10 м² хорошо утепленного дома. Если ТЭН — основной источник тепла, считайте общую площадь. Для резервного подогрева хватит меньшей мощности: ровно столько, чтобы вода в трубах не остыла ниже критической отметки.
Совместимость с системой
- Вода: При высокой жесткости берите нержавейку или «сухой» ТЭН. Добавление ингибиторов накипи также продлит жизнь прибору.
- Антифриз: Убедитесь, что металл трубки не вступит в реакцию с химией теплоносителя.
- Габариты: Новый ТЭН должен точно совпадать по резьбе и не касаться внутренних стенок котла.
Полезные опции
- Терморегулятор: Точно поддерживает заданную температуру.
- Защита от перегрева: Автоматически отключает прибор при критическом нагреве.
- Защита от «сухого хода»: Не даст ТЭНу сгореть, если в системе упал уровень жидкости.
Установка и подключение: пошаговое руководство
Монтаж требует аккуратности. Если сомневаетесь в своих силах, лучше пригласить сантехника и электрика.
Безопасность прежде всего
Строгое правило: полностью обесточьте котел и слейте воду из контура (или изолируйте нужный участок) перед началом работ.
Демонтаж старого ТЭНа
- Слейте теплоноситель.
- Сфотографируйте схему подключения проводов, затем отсоедините их.
- Аккуратно открутите резьбу или снимите фланец.
- Достаньте сгоревший ТЭН.
Монтаж нового элемента
- Очистите посадочное место от грязи и остатков старых уплотнителей.
- Установите новую прокладку.
- Вставьте ТЭН, следя за тем, чтобы он не цеплял стенки котла.
- Плотно затяните резьбу или болты — соединение должно быть полностью герметичным.
Электрика и запуск
Подключите провода по схеме. Проверьте надежность контактов и фазировку (особенно для сетей 380 В). Затем заполните систему водой, проверьте давление и убедитесь, что нет протечек. Только после этого можно включать питание и тестировать нагрев.
Эксплуатация и уход: как продлить срок службы ТЭНа
ТЭН не требует сложного ухода, но базовое обслуживание убережет вас от внезапных поломок зимой.
Борьба с накипью
Накипь — главный враг нагревателя. Соли жесткости работают как теплоизолятор: ТЭН перегревается внутри своей корки и сгорает. Чистите систему специальными средствами каждые 1–3 года в зависимости от качества воды.
Внимание к деталям
Прислушивайтесь к котлу. Посторонние шумы (шипение, треск), долгий нагрев или помутневшая вода — четкие сигналы к проверке оборудования.
Когда пора менять ТЭН?
- Котел включен, но вода не греется.
- Нагрев идет слишком долго (сигнал о толстом слое накипи).
- Выбивает автомат или УЗО (внутри ТЭНа произошло короткое замыкание).
- Корпус котла бьет током (опасная утечка!).
- На трубке появились трещины, прогары или вздутия.
Преимущества ТЭНов в системах отопления
ТЭНы делают отопление предсказуемым и невероятно гибким в настройке.
Универсальность
ТЭНы — это универсальные нагревательные элементы, применяемые не только в отопительных котлах для дома, но и в самых разнообразных сферах, от промышленных установок до автомобильной техники, где они могут использоваться, например, как подогреватели масла. Также существуют специальные ТЭНы для алюминиевых радиаторов, позволяющие превратить их в самостоятельные электрические обогреватели. В частности, ТЭНы для батарей с терморегулятором обеспечивают дополнительную экономию и комфорт, поддерживая заданную температуру. В системах отопления их можно встроить практически в любой котел. Это позволяет комбинировать источники тепла и не зависеть от одного вида топлива.
Безопасность
Современные модели оснащены автоматикой, которая защищает от перегрева и работы «насухую». При грамотном монтаже они годами работают без вмешательства человека.
Экономия в резерве
Весной и осенью дешевле и проще подогревать воду ТЭНом, чем разжигать мощный твердотопливный котел. Это бережет ресурс основного оборудования и ваши силы.
Правильно подобранный ТЭН — это невидимый, но надежный гарант уюта. Уделите внимание его выбору, и ваш дом всегда будет наполнен теплом.
