Что такое ТЭН с терморегулятором и зачем он нужен?
ТЭН преобразует электроэнергию в тепло, нагревая воду до нужной температуры. Для углубленного понимания, изучите принцип работы электрического ТЭНа. ТЭНы для водонагревателя со встроенным терморегулятором — это практичное гибридное решение: нагревательный элемент и датчик температуры собраны в единый блок на общем фланце.
Принцип работы
Схема предельно проста: ток проходит через спираль ТЭНа, она нагревается и отдает тепло воде. Терморегулятор непрерывно отслеживает температуру жидкости. Как только вода нагрелась до заданного значения, контакты размыкаются. Вода остыла — ТЭН снова включается. Такая цикличность позволяет поддерживать нужный градус без лишних затрат на электричество.
Преимущества интегрированного решения
- Компактность: Один узел вместо двух значительно упрощает монтаж и обслуживание.
- Экономия места: Особенно важно для малогабаритных плоских бойлеров.
- Надежность: Меньше проводов и соединений — ниже риск короткого замыкания или отхода контактов.
- Удобство: Колесико настройки температуры находится прямо на корпусе блока для быстрого доступа.
- Безопасность: Встроенные системы часто оснащаются двойной защитой от критического перегрева и закипания.
Основные типы ТЭНов для водонагревателей
От типа нагревателя напрямую зависит, как долго и эффективно проработает ваш бойлер. Для более детального рассмотрения, изучите выбор между сухим и мокрым ТЭНом.

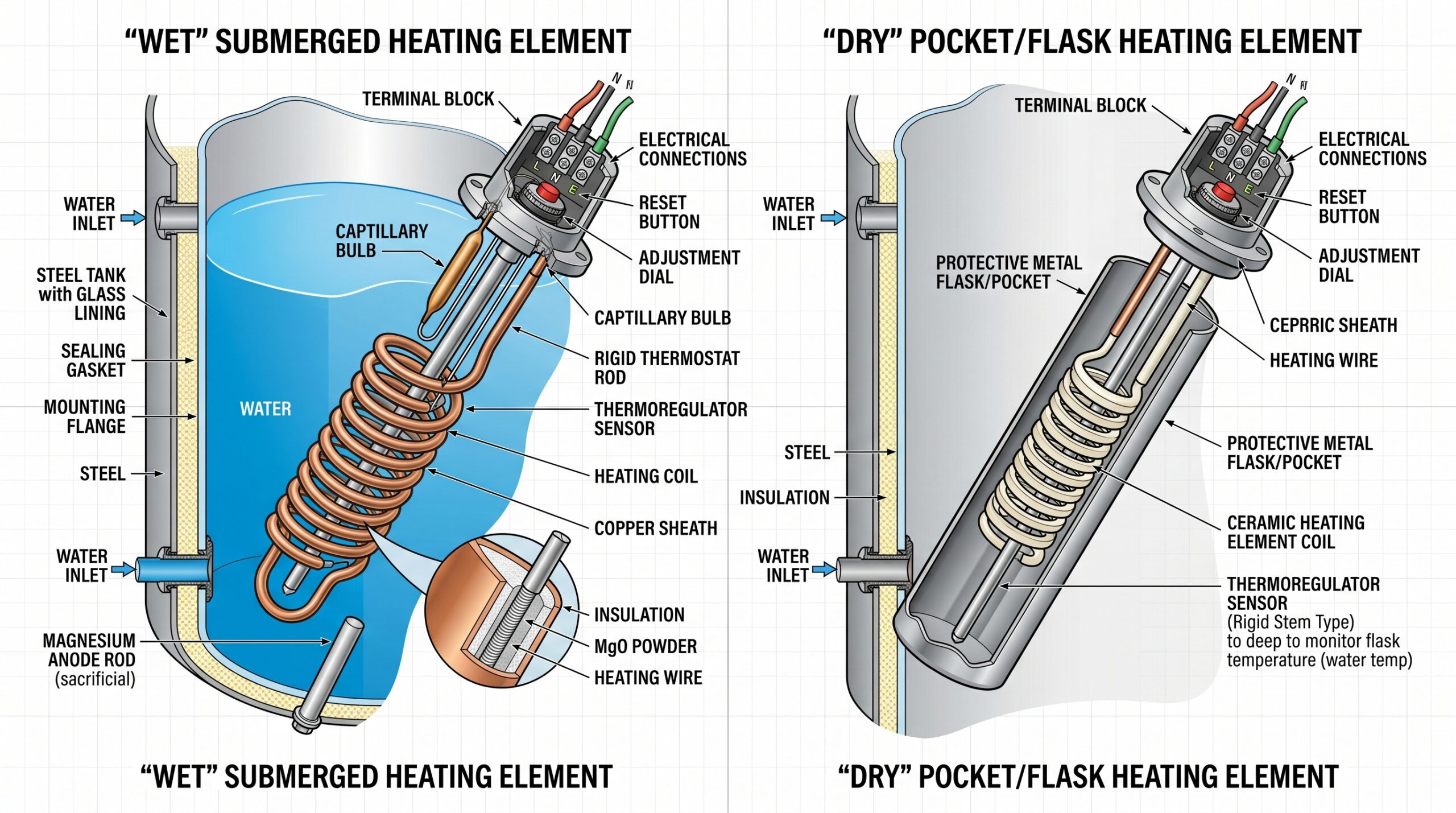

Мокрые ТЭНы (погружные)
Классический и самый доступный вариант. Медная или стальная трубка находится прямо в воде. За счет прямого контакта они греют воду максимально быстро, но имеют серьезный недостаток:
- Образование накипи: Известь оседает прямо на металле. Слой накипи работает как теплоизолятор — ТЭН начинает греть сам себя и в итоге перегорает.
- Требовательность к уходу: Чтобы погружной ТЭН жил долго, его нужно регулярно доставать и чистить.
Сухие ТЭНы (стеатитовые, фланцевые)
Сухой ТЭН спрятан в защитную герметичную колбу и вообще не касается воды. Жидкость нагревается через стенки кожуха. Это решение радикально продлевает жизнь бойлеру.
- Нет накипи: Сам нагревательный элемент всегда остается чистым — это главное преимущество технологии.
- Легкая замена: Чтобы поменять сгоревший сухой ТЭН, не нужно сливать воду из 100-литрового бака. Элемент просто вынимается из колбы.
- Долговечность: Идеальный выбор для регионов с жесткой водопроводной водой.
- Цена: Обойдутся дороже погружных аналогов, но окупаются за счет долгой службы.
Форма и материал
По форме ТЭНы делятся на прямые, U-образные и спиральные — выбор зависит исключительно от геометрии бака. Что касается материала: медь нагревается быстрее, но нержавейка лучше противостоит агрессивной среде и коррозии.
Виды терморегуляторов и их особенности
Терморегулятор — это «мозг» ТЭНа, отвечающий за безопасность и счет за электричество.
Стержневые (капиллярные) терморегуляторы
Простая и безотказная механика. Принцип основан на тепловом расширении: внутри трубки находится газ или специальная жидкость. При нагреве вещество расширяется, давит на мембрану, и цепь размыкается.
- Плюсы: Надежность, низкая цена, легкость замены.
- Минусы: Допускают небольшую погрешность в градусах по сравнению с умной электроникой.
Электронные терморегуляторы
Здесь работают термисторы (точные датчики) и микроконтроллеры. Они не только измеряют температуру с ювелирной точностью, но и управляют режимами работы.
- Плюсы: Идеальное поддержание температуры, вывод данных на дисплей, самодиагностика ошибок, программирование времени нагрева.
- Минусы: Стоят дорого, а при поломке часто требуют замены всей платы.
Как правильно выбрать ТЭН с терморегулятором
Ошибетесь с параметрами — деталь просто не встанет в бак или сожжет проводку.
Мощность ТЭНа
Определяет скорость нагрева. Популярный стандарт — от 1.5 до 2.5 кВт. Не гонитесь за избыточной мощностью: слишком сильный ТЭН выбьет автоматы или расплавит старую розетку. Слабый — заставит часами ждать горячую воду. Ставьте деталь того же номинала, что была установлена на заводе.
Тип и размер фланца
Фланец — это «платформа», которой ТЭН крепится к бойлеру. Посадочные места должны совпадать до миллиметра.
- Резьбовые: Вкручиваются в бак (обычно 1¼» или 1½»).
- Штампованные: Прижимаются болтами. Диаметр «шляпки» бывает 62, 72 или 92 мм.
Обязательно измерьте старый фланец рулеткой перед покупкой.
Материал ТЭНа
- Медь: Отлично проводит тепло, но быстрее собирает накипь.
- Нержавеющая сталь: Дороже, но крепче и долговечнее. Ознакомьтесь с преимуществами нержавеющих ТЭНов для воды.
- Керамика/стеатит (для сухих): Максимальный ресурс службы, не боятся перепадов температур.
Место под магниевый анод
Анод защищает стальной бак от сквозной ржавчины. Если в вашем бойлере он крепится прямо к ТЭНу, ищите модель с соответствующей резьбой на фланце (обычно М4, М6 или М8).
Совместимость
Лучший путь — ввести модель бойлера в поиск и купить оригинальную запчасть. Если водонагреватель старый и снят с производства, подбирайте аналог со строгим совпадением всех характеристик из списка выше.
Установка и подключение ТЭНа: важные нюансы
Замена нагревателя требует аккуратности. Если не уверены в знаниях электрики — вызовите мастера.
Подготовка к замене
- Обесточьте прибор: Просто выдернуть вилку мало, надежнее выключить автомат в щитке.
- Слейте воду: Перекройте подачу холодной воды. Откройте горячий кран на смесителе, чтобы сбросить давление, и открутите сливной клапан на бойлере. Ждите полного опустошения.
- Зафиксируйте схему: Снимите нижнюю крышку бойлера и обязательно сфотографируйте на телефон, какой провод куда подключен. Это спасет вас при сборке.
Процесс демонтажа и установки
- Отключите провода: Снимите клеммы питания с терморегулятора.
- Достаньте старый ТЭН: Открутите болты или гайку фланца. Подставьте таз — из отверстия хлынут остатки грязной воды. Осторожно вытяните нагреватель.
- Вычистите бак: Выгребите со дна всю скопившуюся накипь. Чистый бак — залог долгой работы новой детали.
- Монтаж: Проверьте уплотнительную резинку нового ТЭНа. Вставьте деталь в бак и затяните гайки крест-накрест (чтобы не перекосить фланец).
- Анод: Вкрутите новый магниевый стержень в посадочное гнездо.
- Сборка: Подключите провода, сверяясь с вашей фотографией.
Меры безопасности
- Работайте диэлектрическим инструментом и только с сухими руками.
- Перед тем как воткнуть вилку в розетку, обязательно заполните бак водой полностью и проверьте фланец на протечки. Включение сухого ТЭНа сожжет его за 10 секунд.
Уход и обслуживание для продления срока службы
Профилактика всегда дешевле, чем покупка нового водонагревателя.
Очистка от накипи
Мокрые ТЭНы нуждаются в чистке раз в 1-2 года. Снимите нагреватель и замочите его в растворе лимонной кислоты или специального средства от накипи. Не счищайте известь ножом — повредите металл.
Замена магниевого анода
Это расходный материал. Магний принимает удар коррозии на себя, разрушаясь вместо стенок бака. Осматривайте его при чистке ТЭНа: если стержень истончился или от него осталась только шпилька — срочно меняйте.
Проверка терморегулятора
Следите за циклом работы бойлера. Если вода стала обжигающе горячей или, наоборот, еле теплой при тех же настройках — датчик износился и требует замены.
Частые неисправности и их решения
- Бойлер не включается: Проверьте розетку, автомат УЗО на проводе и в щитке. Если ток есть, прозвоните сам ТЭН — возможно, перегорела спираль.
- Слишком долгий нагрев: ТЭН оброс толстой коркой накипи, которая мешает отдавать тепло воде.
- Из крана идет кипяток: Залипли контакты терморегулятора. Он перестал отключать нагрев. Деталь подлежит немедленной замене.
- Капает вода снизу: Износилась уплотнительная прокладка фланца или слабо затянуты болты крепления.
- Бойлер шипит и шумит при работе: Верный признак того, что на ТЭНе скопилось много извести. Вода закипает в микротрещинах накипи.
Для получения более всесторонней информации и детальных инструкций по всем аспектам, мы рекомендуем ознакомиться с полным руководством по выбору, установке и уходу за ТЭНами.
