Установка ТЭНа в чугунную батарею: подробная инструкция по монтажу

Почему стоит установить ТЭН в чугунную батарею?

Чугун отлично накапливает и отдает тепло. Если добавить к нему электрический ТЭН, вы получите сразу несколько весомых плюсов:

• Автономность: Вы больше не зависите от капризов коммунальщиков. Сами решаете, когда включить тепло и какую температуру задать.
• Дополнительный обогрев: Спасение в межсезонье, когда на улице уже сыро, а центральные котельные еще спят.
• Экономия: Грейте только те комнаты, которыми пользуетесь, не переплачивая за отопление всего дома. Подробнее о том, как выбрать ТЭН для батарей с терморегулятором для максимальной экономии, читайте в нашей статье.
• Доступный монтаж: Имея базовые навыки работы с сантехникой, вы справитесь с установкой за пару часов.
• Надежность: Связка из неубиваемого чугуна и качественного ТЭНа прослужит долгие годы.

Как выбрать ТЭН: главные параметры

Грамотный выбор нагревателя — это ваша безопасность и комфорт. Не берите первый попавшийся прибор, оцените следующие характеристики. Если вы ищете информацию об общих принципах выбора и установки ТЭНа в радиатор для разных типов отопительных приборов, а также общие сведения о ТЭНах для батарей и радиаторов, ознакомьтесь с нашими статьями.

Расчет мощности

Мощность должна соответствовать размерам комнаты и самой батареи. Базовое правило: 1 кВт обогревает 10 м² хорошо утепленного помещения с потолками до 2,7 м. Для чугуна ориентируйтесь на количество секций:

• 4–7 секций: 0.5 – 1.0 кВт
• 8–10 секций: 1.0 – 1.5 кВт
• 11–14 секций: 1.5 – 2.0 кВт
• 15+ секций: 2.0 – 3.0 кВт

Важно: Слишком мощный ТЭН в маленькой батарее будет постоянно перегреваться и быстро сгорит. Берите прибор с небольшим запасом мощности, но обязательно в паре с терморегулятором.

Резьба и длина нагревателя

Обычно чугунные радиаторы оснащены заглушками с резьбой G 1″ или G 1 1/4″. Перед покупкой проверьте свой размер. Длина стержня должна быть такой, чтобы он полностью находился в воде, но не упирался в противоположную стенку радиатора.

Терморегулятор и системы защиты

Терморегулятор: Строго обязателен! Он поддерживает комфортную температуру и бережет электричество. Бывает встроенным (компактно) и внешним (более точно и надежно). Более подробно про особенности ТЭНов для радиаторов с терморегулятором можно узнать здесь.

Защита: Ищите модели с аварийным отключением при перегреве и защитой от «сухого хода» (отключение, если внутри нет воды). Это спасет от пожара при утечке теплоносителя.

Материалы

Лучший выбор — нержавеющая сталь: она не боится коррозии и накипи. Медь тоже отлично справляется, но стоит дороже. Обратите внимание на блок управления: его влагозащита должна быть не ниже IP44.

Инструменты и материалы

Для работы вам понадобятся:

• Новый ТЭН с терморегулятором.
• Разводной или газовый ключ (для работы с заглушками).
• Широкий таз или ведро для слива воды.
• ФУМ-лента, сантехнический лен с пастой или анаэробный герметик.
• Отвертки (крестовая и шлицевая).
• Индикаторная отвертка и мультиметр (для работы с электрикой).
• Стриппер или кусачки для зачистки проводов.
• Медный кабель (3х1.5 мм² или 3х2.5 мм² — зависит от мощности).
• Влагозащищенная розетка с заземлением или клеммник.
• Автоматический выключатель и УЗО (или дифавтомат) в электрощиток.
• Воронка и теплоноситель (дистиллированная вода или антифриз).
• Тряпки и рабочие перчатки.

Пошаговая инструкция по установке

Действуйте без спешки и строго соблюдайте последовательность. Ошибки здесь обходятся дорого.

Шаг 1: Подготовка и слив воды

1. Перекройте краны: Если батарея врезана в центральную систему, надежно закройте шаровые краны на подаче и обратке.
2. Слейте теплоноситель: Подставьте таз под нижнюю заглушку (с противоположной стороны от будущего ТЭНа). Осторожно ослабьте ее ключом и дождитесь, пока вытечет вся вода. Будьте осторожны: внутри может быть много черной грязи.
3. Снимите рабочую заглушку: ТЭН монтируют в нижнее отверстие (обычно напротив трубы подачи). Открутите старую заглушку. Если она «прикипела» намертво, поможет WD-40 и длинный рычаг на ключ.

Шаг 2: Герметизация резьбы

1. Очистка: Жесткой щеткой удалите из резьбы радиатора остатки старой краски, ржавчину и засохший лен.
2. Уплотнение: Намотайте на резьбу ТЭНа ФУМ-ленту или лен с пастой строго по часовой стрелке. Хватит 10–15 витков ленты. Слишком толстый слой может повредить чугун при затягивании.

Шаг 3: Монтаж нагревателя

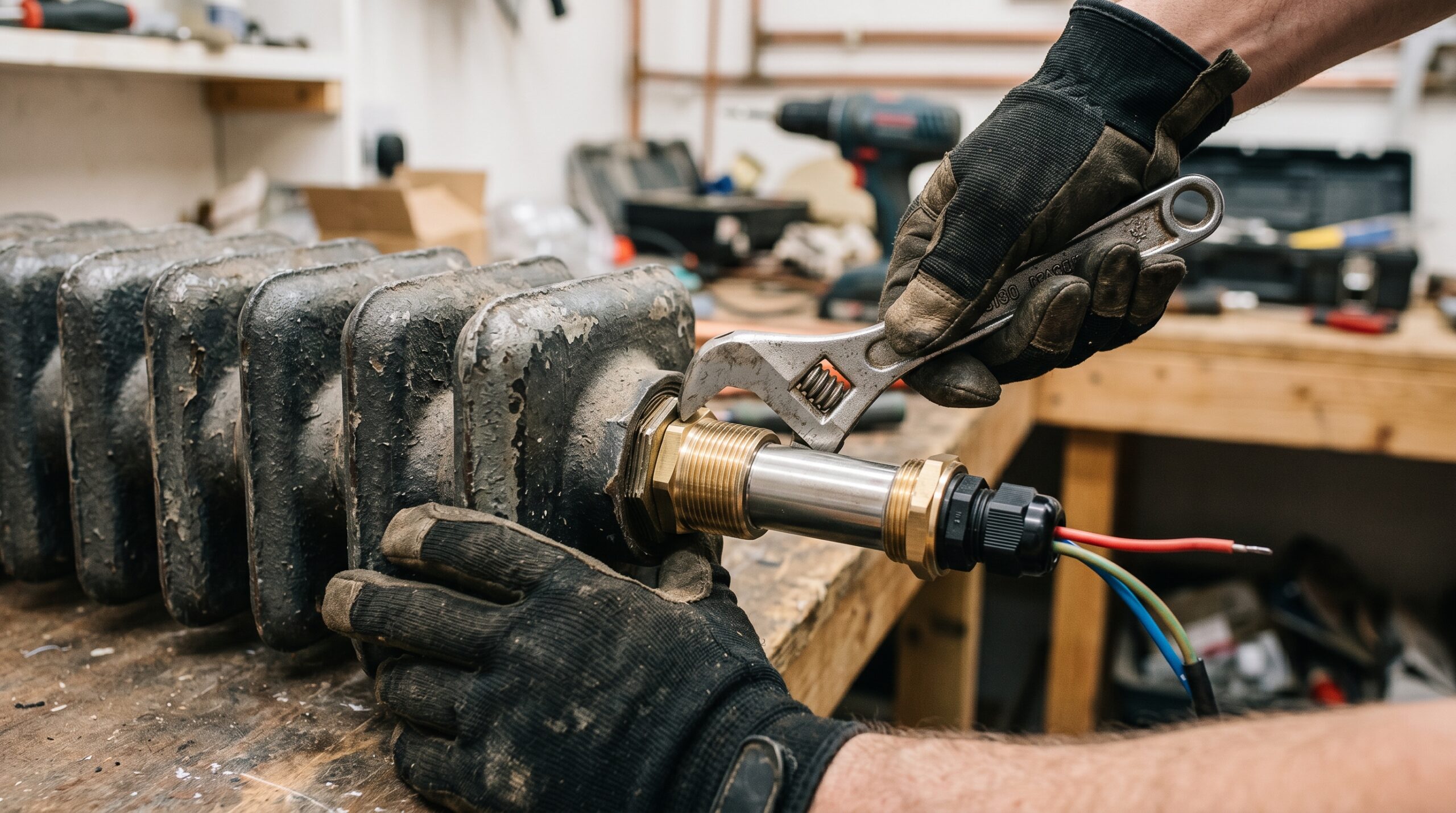

1. Установка: Вставьте ТЭН в радиатор и закручивайте руками до упора. Затем аккуратно дотяните ключом. Не переусердствуйте! Корпус терморегулятора в итоге должен встать ровно: шкала доступна для глаз, а кабель смотрит вниз.

Шаг 4: Заливка и удаление воздуха

1. Заполнение системы: Через верхнюю футорку медленно залейте теплоноситель. Критически важно: нагревательный стержень должен полностью скрыться под водой.
2. Стравливание воздуха: В процессе заливки откройте кран Маевского. Как только вместо шипения воздуха пойдет ровная струйка воды — закрывайте.
3. Финальная проверка: Закрутите все верхние пробки и убедитесь, что нигде нет даже микроскопических капель.

Шаг 5: Подключение к электросети (ВНИМАНИЕ!)

Если вы не разбираетесь в электрике, позовите профессионала. Ошибки на этом этапе смертельно опасны!

1. Обесточьте линию: Выключите нужный автомат в щитке и обязательно проверьте отсутствие напряжения индикаторной отверткой.
2. Проложите кабель: Протяните трехжильный кабель (фаза, ноль, земля) от щитка к батарее. Используйте кабель-канал или гофру.
3. Подключите провода: Снимите крышку ТЭНа. Коричневый провод — на фазу (L), синий — на ноль (N), желто-зеленый — на заземление (PE). Надежно затяните клеммы.
4. Соберите щиток: ТЭН должен питаться через отдельный автомат (10А для 2 кВт, 16А для 3 кВт) и УЗО с током утечки 30 мА.
5. Проверьте заземление: Эксплуатация ТЭНа в металлическом радиаторе без контура заземления категорически запрещена.

Шаг 6: Пробный запуск

1. Осмотр: Еще раз проверьте пол под батареей — там должно быть абсолютно сухо.
2. Старт: Включите автомат в щитке. Выставите регулятор ТЭНа на самый минимум.
3. Прогрев: Плавно прибавляйте температуру. Чугун должен прогреваться равномерно. Прислушайтесь: не должно быть треска, шипения или запаха плавящегося пластика.
4. Тест автоматики: Дождитесь, пока ТЭН наберет заданную температуру и сам отключится (щелчок реле).

Правила безопасности

• Никаких работ под напряжением! Всегда выключайте автомат.
• Обычные розетки без заземления не подходят. УЗО — ваш главный страховщик.
• Включение ТЭНа без воды внутри батареи сожжет его за несколько секунд.
• Заметили повреждение на кабеле или трещину на корпусе? Сразу в ремонт.
• Периодически проводите по стыкам сухой салфеткой — ищите протечки.
• Первые сутки работы системы не оставляйте ее надолго без присмотра.
• При малейшем запахе гари или искрах мгновенно обесточивайте линию.

Популярные ошибки новичков

• ТЭН выбран наугад: Слишком слабый не согреет, слишком мощный быстро выйдет из строя. Считайте мощность по формуле.
• Плохая паковка резьбы: Рано или поздно приведет к потопу. Не жалейте герметика и чистите резьбу.
• Игнорирование УЗО и заземления: Смертельная рулетка. Пробой на корпус чугунной батареи без защиты убьет любого, кто к ней прикоснется.
• Запуск пустой батареи: Так называемый «сухой ход» — убийца нагревательных элементов.
• Автомобильный тосол вместо антифриза: Присадки из автохимии разъедают прокладки сантехники. Покупайте только специализированный теплоноситель.

Обслуживание

Система неприхотлива. Смахивайте пыль с блока управления, раз в месяц осматривайте соединения на предмет влаги. Раз в 2-3 года желательно сливать старый теплоноситель и заливать свежий, чтобы убрать скопившийся осадок.

Резюме

ТЭН в чугунной батарее — это простой и рабочий способ навсегда забыть о холодных вечерах. Если подойти к монтажу с умом, не экономить на защитной автоматике и следовать нашей инструкции, вы получите надежную автономную систему отопления. Делайте все на совесть, и в вашем доме всегда будет уютно!
