Что такое водяной ТЭН и как он работает?
Водяной электротэн — это нагревательный элемент, который превращает электрическую энергию в тепловую. Он работает везде, где нужно быстро и безопасно подогреть воду или другую неагрессивную жидкость.
Принцип работы
В основе работы ТЭНа лежит закон Джоуля-Ленца: ток, проходя через проводник с высоким сопротивлением, выделяет тепло. Сердце устройства — нихромовая спираль, спрятанная внутри металлической трубки. Чтобы спираль не замкнула на корпус, ее изолируют диэлектриком (чаще всего периклазом — оксидом магния). Периклаз отлично проводит тепло, но блокирует электричество.
Когда вы включаете прибор, спираль раскаляется, периклаз передает жар металлической оболочке, а та, в свою очередь, отдает тепло воде.
Как устроен нагреватель
Стандартный ТЭН состоит из нескольких базовых элементов:
- Оболочка (трубка): Медь, нержавейка или углеродистая сталь. Принимает на себя контакт с водой.
- Спираль: Нихром или фехраль — главный источник тепла.
- Изолятор (периклаз): Тот самый порошок оксида магния, защищающий от коротких замыканий.
- Герметики и изоляторы: Керамические вставки на концах трубки, оберегающие «начинку» от влаги.
- Контактные стержни: Штыри для подключения кабеля питания.
- Крепеж (фланец или штуцер): Фиксирует ТЭН в баке. Бывает резьбовым или прижимным.
Основные типы водяных ТЭНов
Разнообразие задач диктует разные формы и материалы нагревателей. Вот как их классифицируют.
По форме
- Прямые: Классика для просторных резервуаров.
- U-образные: Самый популярный формат. Компактные, но с большой площадью нагрева.
- Гнутые: Создаются под заказ для баков сложной геометрии.
- Спиральные: Идеальны для проточных водонагревателей и миниатюрных емкостей.

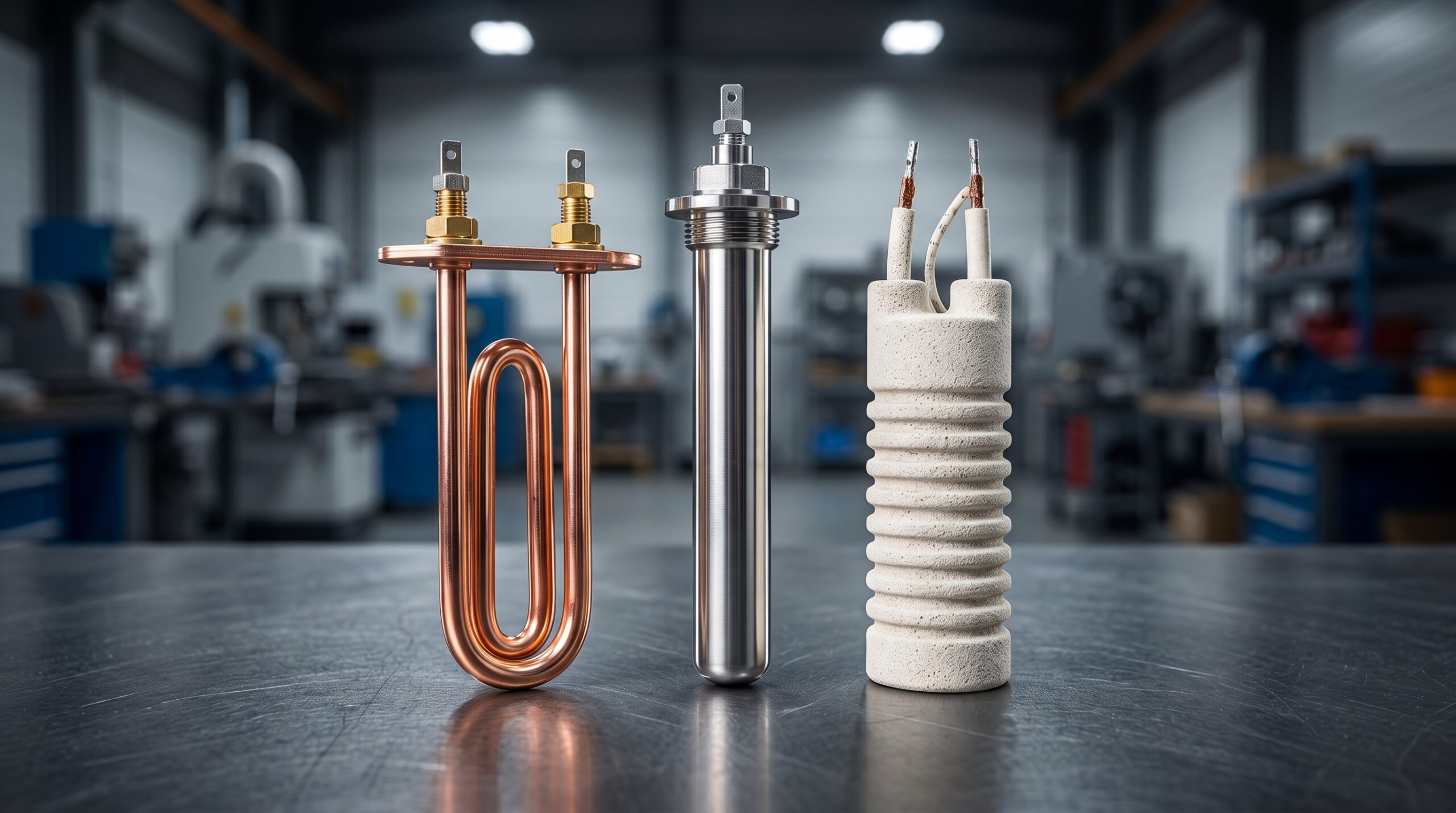

- «Сухие» (стеатитовые): Спираль спрятана в керамическую колбу и вообще не касается воды. На них не оседает накипь, поэтому служат они в разы дольше обычных. Чтобы глубже понять ключевые различия между сухим и мокрым ТЭНом, ознакомьтесь с нашей отдельной статьей.
По материалу оболочки
- Медь: Быстро греется и остывает, не ржавеет в чистой воде. Отличный выбор для домашних водонагревателей.
- Нержавеющая сталь: Выдерживает высокие температуры и агрессивные примеси. Незаменима на производствах и в регионах с жесткой водой.
- Углеродистая сталь: Бюджетный вариант. Требует защиты от коррозии, применяется преимущественно в системах с подготовленной водой.
По дополнительным опциям
- С термостатом: Автоматически включает и выключает нагрев, экономя электричество и защищая от закипания.
- Под анод: Оснащены креплением для магниевого анода, который берет на себя удар электрохимической коррозии.
- С регулятором мощности: Позволяют вручную управлять интенсивностью нагрева.
Где применяются ТЭНы?
Эти нагреватели работают буквально повсюду:
- Бытовая техника:
- Бойлеры: Обеспечивают дом горячей водой.
- Стиральные и посудомоечные машины: Греют воду для эффективного мытья и стирки.
- Чайники и кофеварки: Мини-ТЭНы для быстрого кипячения.
- Промышленность:
- Котлы: Отопление и ГВС на предприятиях.
- Парогенераторы: Выработка пара для заводских линий.
- Пищевые производства: Нагрев сусловарочных котлов, пастеризаторов.
- Химпром: Подогрев реагентов (здесь важна химическая стойкость оболочки).
- Отопление:
- Электрокотлы: Нагрев теплоносителя для радиаторов.
- Тепловые пушки: Подогрев воды для нагнетания горячего воздуха.
Как правильно выбрать нагреватель
Ошибка в выборе обернется либо выбитыми пробками, либо холодной водой. На что смотреть перед покупкой. Если вы ищете подробное руководство по выбору ТЭНа для обогрева воды, ознакомьтесь с нашей специализированной статьей.
Мощность и напряжение
- Мощность (кВт): Влияет на скорость. Для дома оптимально 1.5–3 кВт. Слишком мощный ТЭН сожжет проводку, а слабый заставит ждать душ часами.
- Напряжение: 220 В для домашней сети, 380 В — для промышленных трехфазных линий.
Материал и форма
- Материал: Медь — для мягкой воды, нержавейка — для жесткой. Если вода перенасыщена солями, ищите бойлер с «сухим» ТЭНом, чтобы ощутить все преимущества использования сухих ТЭНов в бойлерах.
- Форма и габариты: Обязательно измерьте старую деталь. Новый ТЭН должен точно сесть на посадочное место, полностью погрузиться в воду, но не упираться в стенки бака.
Крепеж и защита
- Резьба: Убедитесь, что диаметр фланца совпадает с отверстием (например, G 1¼», G 1½», G 2″).
- Термостат: Базовая защита от перегрева — необходима каждому бойлеру.
- Крепеж под анод: Магниевый анод — дешевый расходник, спасающий дорогой бак от сквозной коррозии.
- Защита от сухого хода: Отключит питание, если в баке нет воды, предотвратив пожар.
Правильный уход: как продлить жизнь ТЭНу
Нагреватель прослужит в разы дольше, если ему немного помочь. Для более глубокого понимания всех нюансов мы подготовили отдельные рекомендации по установке и уходу за электрическими ТЭНами.
Бой с накипью
Накипь — главный убийца ТЭНов. Соли кальция нарастают на трубке, создавая теплоизоляционный панцирь. ТЭН начинает греть сам себя, работает на износ и перегорает.
- Профилактика: Ставьте магистральные фильтры-умягчители.
- Чистка: Раз в 1–2 года сливайте воду из бака и удаляйте накипь механически или с помощью специальной химии.
Проверка уплотнителей
Резиновые прокладки со временем дубеют и дают течь. Меняйте их при каждой профилактической чистке бака.
Грамотный монтаж
Ставьте ТЭН ровно и герметично. Малейший перекос при установке рано или поздно приведет к луже на полу.
Замена анода
Регулярно меняйте магниевый анод. Пока этот стержень растворяется, принимая на себя агрессивные ионы, металл ТЭНа и стенки бака остаются целыми.
Частые поломки: кто виноват и что делать?
Что делать, если прибор всё-таки вышел из строя:
Вода не греется (или греется слабо)
- Причины: Перегорела спираль, сломался термостат, нет контакта в сети.
- Решение: Прозвоните ТЭН мультиметром. Если прибор показывает «обрыв» — нагреватель под замену.
Постоянно срабатывает защита
- Причины: ТЭН оброс толстым слоем накипи, бак пустой (сухой ход), барахлит термостат.
- Решение: Почистите трубку от солей, проверьте уровень воды и исправность датчиков.
Бьет током (пробой на корпус)
- Причины: Разрушена изоляция спирали или треснула внешняя металлическая трубка.
- Решение: Немедленно отключите прибор от сети и меняйте ТЭН. Главные симптомы: постоянно выбивает УЗО, а вода или корпус «щиплются» током.
Резюме
Водяной ТЭН — простое, но гениальное устройство. От того, насколько грамотно вы его подберете и как будете обслуживать, зависят ваш комфорт и безопасность. Надеемся, этот гид поможет вам сделать правильный выбор и навсегда забыть о проблемах с горячей водой.
