Что такое ТЭН и как он работает?
Трубчатый электрический нагреватель (ТЭН) преобразует ток в тепло. Его конструкция гениальна в своей простоте: внутри металлической оболочки спрятана нихромовая спираль. От стенок трубки ее отделяет слой диэлектрика — обычно это периклаз (оксид магния), который отлично проводит тепло, но не пропускает электричество. Когда по спирали идет ток, она раскаляется. Периклаз моментально передает жар оболочке, а та нагревает рабочую среду: воду, масло или воздух. О том, как сделать выбор воздушных ТЭНов, читайте в нашей подробной статье. Эта технология проверена десятилетиями, она гарантирует безопасный и точный нагрев в любых условиях.
Основные виды ТЭНов: как выбрать подходящий
Ассортимент нагревателей огромен, ведь для каждой задачи нужна своя конфигурация. Грамотный выбор типа ТЭНа — залог того, что оборудование будет работать стабильно и без поломок.

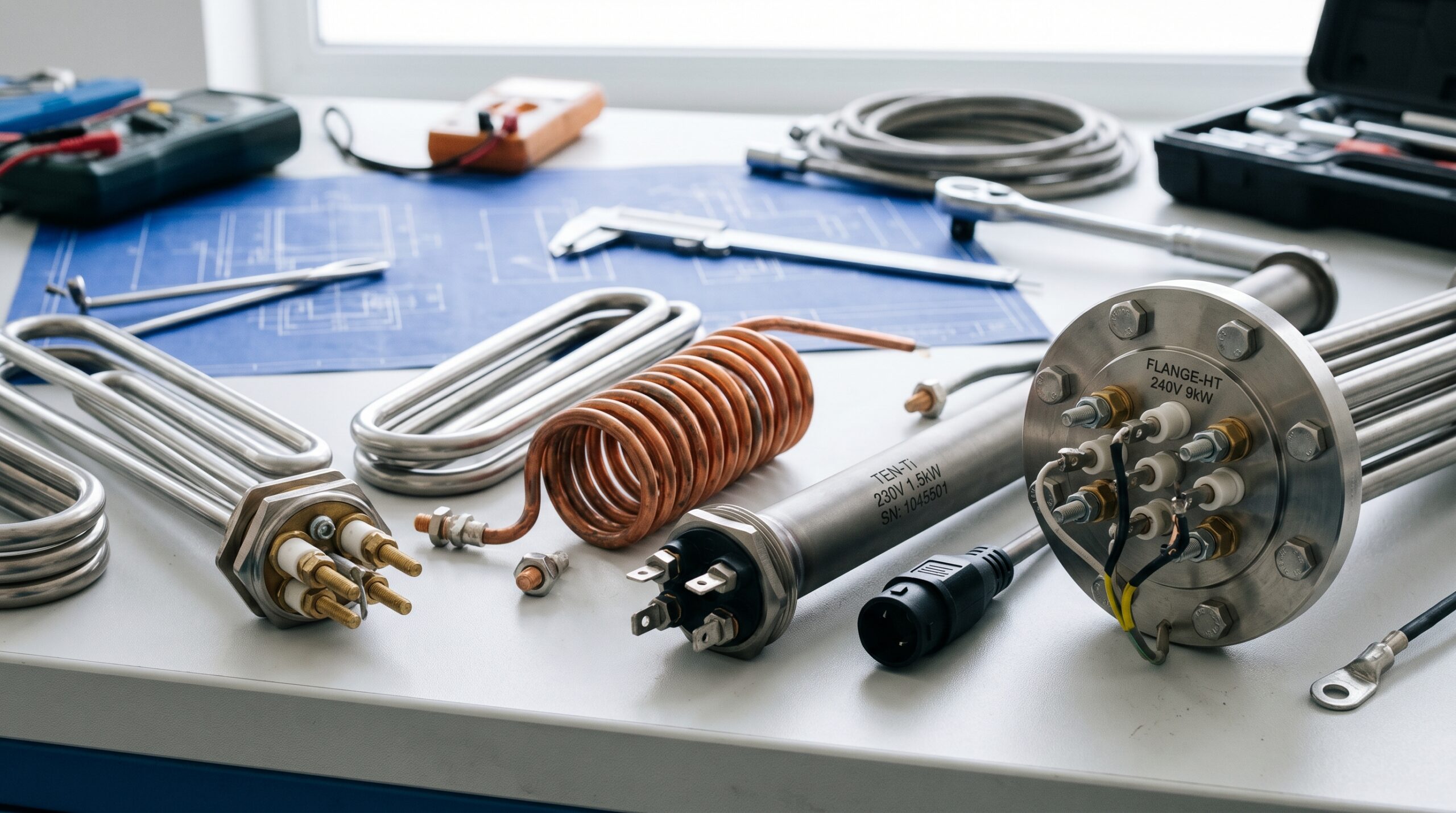

Трубчатые электронагреватели (ТЭН)
Самый популярный и универсальный формат. Это изогнутые металлические трубки — от простых прямых стержней до сложных спиралей. Все виды трубчатых ТЭНов греют воду, воздух, масла и слабые растворы кислот. Незаменимы в бойлерах, тепловых пушках, саунах и промышленных сушилках.
Блочные ТЭНы (ТЭНБ)
Мощная связка из нескольких трубчатых элементов, закрепленных на одном фланце или резьбовой пробке. Их главный плюс — высокая мощность при компактных размерах. Отлично справляются с нагревом больших объемов жидкости в промышленных котлах, парогенераторах и масляных резервуарах.
Патронные ТЭНы (ТЭНП)
Компактные цилиндры, которые монтируются прямо в металлические детали: пресс-формы, матрицы или экструдеры. Дают быстрый, точечный и очень плотный нагрев. Широко востребованы в производстве пластика и на упаковочных линиях.
Керамические ТЭНы
Чемпионы по стойкости к перепадам температур и агрессивным средам. Нагревательная спираль спрятана в герметичную керамическую колбу. Именно их называют «сухими» ТЭНами для бойлеров: они не касаются воды, поэтому на них не оседает накипь. Также применяются в промышленных печах и химических реакторах.
Плоские (миканитовые) ТЭНы
Тонкие нагреватели, где резистивный элемент зажат между слоями слюды (миканита). Нужны для плотного поверхностного нагрева. Их устанавливают на сопла термопластавтоматов, сушильные камеры и нагревательные плиты.
Гибкие ТЭНы
Принимают любую форму, огибая сложные поверхности и проникая в труднодоступные места. Прочные и пластичные, они незаменимы при обогреве трубопроводов, медицинских приборов и лабораторного оборудования.
Ленточные ТЭНы
Эластичная лента, которой можно плотно обмотать деталь. Спасают от промерзания трубы и емкости (в том числе во взрывоопасных зонах), поддерживают нужную температуру технологических жидкостей на производстве.
Ключевые параметры: на что смотреть перед покупкой
Чтобы купить ТЭН и не пожалеть, мало знать его вид. Ошибка в расчетах обернется перерасходом энергии или быстрой поломкой. Вот базовые характеристики для проверки.
Мощность (кВт)
Определяет, как быстро нагреется среда. Рассчитывается исходя из объема жидкости или воздуха, нужной температуры и теплопотерь. Чтобы обеспечить точное поддержание заданных параметров, часто используется регулятор температуры. Слабый ТЭН будет работать на износ, не достигая результата, а избыточно мощный — сожжет лишнее электричество и быстро выйдет из строя.
Напряжение (В)
Должно строго совпадать с параметрами вашей сети: 220 В для однофазной или 380 В для трехфазной. Подключение ТЭНа с неверным напряжением приведет к перегреву проводки или моментальному сгоранию элемента.
Материал оболочки
- Нержавеющая сталь (AISI 304, 316, 321): Базовый, надежный выбор для воды, воздуха и масел. Не боится коррозии, служит долго.
- Медь: Быстро отдает тепло, идеальна для бытовых водонагревателей. Однако боится агрессивных примесей в воде.
- Углеродистая (черная) сталь: Бюджетный вариант для нагрева воздуха и масла там, где нет риска появления ржавчины.
- Титан: Тяжелая артиллерия для агрессивных сред — концентрированных кислот, щелочей и солей. Стоит дорого, но работает безотказно.
Форма и габариты
Нагреватель должен физически поместиться в оборудование. Замеряйте общую длину стержня, диаметр трубки и радиусы изгибов. Неправильная геометрия усложнит монтаж и приведет к неравномерному нагреву.
Рабочая среда
Всегда уточняйте, что именно будете греть. Вода, масло, вязкая химия или обдув воздухом требуют разной удельной мощности и материалов оболочки. ТЭН для воды моментально перегорит, если включить его в масле или на воздухе.
Тип крепления
Зависит от вашего оборудования. Самые частые варианты: резьбовые штуцеры, фланцевые соединения (круглые, квадратные) или монтаж без жесткого крепления с помощью скоб.
Сферы применения: от кухни до завода
Эти устройства работают везде, где нужен надежный источник тепла.
Бытовая техника
Стиральные и посудомоечные машины, бойлеры, электрочайники, духовки, утюги, увлажнители и обогреватели — ни один из этих приборов не обходится без встроенного ТЭНа.
Промышленность
Они разогревают промышленные котлы, сушильные камеры, пресс-формы и экструдеры. Востребованы в пищевом, химическом, нефтегазовом и фармацевтическом производстве.
Отопительные системы
Основа электрических котлов, тепловых пушек, конвекторов, инфракрасных панелей, банных печей и систем теплого пола.
Общепит и торговля
Мармиты, промышленные фритюрницы, грили, пароконвектоматы, бойлеры кофемашин и тепловые витрины в ресторанах работают на мощных электронагревателях.
Как купить ТЭН: алгоритм действий
Покупка пройдет гладко и быстро, если заранее подготовить нужные данные. Подробную инструкцию о том, как заказать ТЭН, вы найдете в нашем специальном руководстве. А для жителей столицы мы подготовили полный гайд по выбору ТЭНов в Москве.
1. Определите задачу
Что нужно нагреть? До какой температуры и за какое время? Учтите условия вокруг: влажность, вибрации, химический состав среды.
2. Снимите мерки со старого элемента
Если нужна замена, перепишите все маркировки. Измерьте мощность, напряжение, длину, диаметр, резьбу и радиус изгибов перегоревшей детали.
3. Поговорите с инженером
Опишите задачу менеджеру компании-поставщика. Экспертный взгляд часто спасает от ошибок в расчетах и помогает подобрать более удачный сплав или форму.
4. Заказ и доставка
Уточните сроки изготовления (если нужен нестандартный чертеж), гарантийные условия и способы доставки. Надежный производитель всегда предлагает страховку груза.
Как выбрать надежного поставщика
От завода-изготовителя напрямую зависит, сгорит ли ваш нагреватель в первый же месяц или прослужит годы.
Возможности производства
Отлично, когда у компании есть и большой склад стандартных моделей, и линия для производства нестандартных ТЭНов по вашим чертежам.
Сертификаты качества
Ищите продукцию, выпущенную по ГОСТ или ISO. Документы — это гарантия того, что в трубке правильный изолятор, а не дешевый песок.
Репутация
Изучите рынок. Компании с историей дорожат именем и не экономят на толщине металлической оболочки.
Технический сервис
Если продавец не может помочь с теплотехническим расчетом, лучше поискать более профессионального партнера.
Прозрачные цены
Остерегайтесь аномально низких прайсов. Хороший нихром и качественная нержавейка не могут стоить копейки.
Заключение
Выбор ТЭНа не терпит спешки. Теперь вы знаете, на какие параметры обращать внимание и почему материал трубки так же важен, как и мощность. Правильно подобранный нагревательный элемент — это инвестиция в бесперебойную работу оборудования, которая сэкономит вам нервы, время и деньги на ремонт.
