Монтаж ТЭНа в чугунную батарею: Подробное руководство по выбору и установке

Почему чугунные батареи + ТЭН — это эффективное решение?

Установка ТЭНа в чугунную батарею — это не просто апгрейд старого оборудования. Это быстрый способ получить полностью независимый источник тепла без капитального ремонта.

Преимущества такого подхода:

• Абсолютная автономность: Вы больше не зависите от капризов теплосетей или работы главного котла. Идеально для межсезонья и удаленных построек.
• Экономичность: Отапливайте только те комнаты, где находитесь. ТЭНы с терморегуляторами четко держат заданную температуру, исключая перерасход энергии.
• Надежный резерв: Если основное отопление выйдет из строя, батарея с ТЭНом спасет дом от вымерзания.
• Простой монтаж: Вкрутить ТЭН в разы быстрее и дешевле, чем собирать полноценную электрическую котельную.
• Инерционность чугуна: Чугун долго нагревается, но так же долго остывает. Отключенный ТЭН перестает потреблять ток, а батарея продолжает отдавать накопленное тепло.

Где это решение работает лучше всего?

• Дачи и загородные дома: Там, где нет магистрального газа, но нужен комфорт по выходным.
• Гаражи и мастерские: Традиционно холодные помещения, которые легко прогреть автономной батареей.
• Точечный обогрев: Угловые комнаты, детские или помещения с панорамными окнами, где не хватает штатных радиаторов.
• Период ремонта: Как временное, но мощное отопление до запуска основной системы.

Выбор ТЭНа для чугунной батареи: ключевые параметры

Грамотный выбор нагревателя — залог вашей безопасности и комфорта. Существуют разные виды ТЭНов для батарей, и важно обязательно обратить внимание на следующие характеристики:

Мощность ТЭНа и объем радиатора

Мощность должна соответствовать количеству секций. Стандартное правило для жилых комнат (100 Вт на 1 м²) здесь работает иначе: ориентироваться нужно на объем залитой жидкости.

• Простая математика: Одна чугунная секция вмещает 1.2–1.5 литра воды. Для быстрого прогрева 1 литра нужно около 0.5–0.7 кВт мощности.
• Пример расчета: Для стандартной 10-секционной батареи (12–15 литров) идеален ТЭН на 1.5–2.5 кВт. Более мощный нагреет быстрее, но серьезно нагрузит проводку.

Совет: Берите ТЭН с небольшим запасом мощности, но строго в паре с терморегулятором. Так вы избежите и холода, и перегрева.

Тип и размер резьбы

ТЭН устанавливается вместо стандартной нижней заглушки радиатора. Самые ходовые размеры:

• G 1 1/4″ (5/4 дюйма) — встречается чаще всего.
• G 1″ (дюйм).
• G 3/4″ (3/4 дюйма).

Перед походом в магазин выкрутите старую пробку и замерьте диаметр резьбы, чтобы не пришлось покупать переходники.

Материал и конструкция

• Материал: Оптимальный выбор — нержавеющая сталь (максимальная защита от коррозии) или медь (отличная теплоотдача).
• Конструкция: В чугун обычно ставят «мокрые» ТЭНы, которые напрямую контактируют с теплоносителем.

Терморегулятор и системы защиты

Не экономьте на автоматике. Это вопрос выживания вашей системы и дома:

• Терморегулятор: Поддерживает заданную температуру воды. ТЭН включается только тогда, когда батарея остывает. Подробнее о том, что представляют собой ТЭНы для батарей с терморегулятором, читайте в отдельной статье.
• Защита от сухого хода: Критически важная опция! Если вода вытечет, автоматика обесточит ТЭН, предотвращая расплавление элемента и пожар.
• Антизамерзание: Функция поддержания дежурной температуры (+5°C). Идеально для дач, чтобы не сливать воду на зиму.

Учитывая все вышеперечисленные аспекты, вы сможете принять обоснованное решение относительно выбора и подключения ТЭНа к радиатору.

Подготовка к монтажу: инструменты и материалы

Соберите всё необходимое заранее, чтобы не прерывать рабочий процесс.

Что должно быть под рукой:

• Газовый (трубный) или мощный разводной ключ.
• Отвертки (шлиц и крест) для работы с клеммами.
• Кусачки и стриппер (инструмент для снятия изоляции).
• Мультиметр для проверки напряжения.
• Широкий таз для слива старой воды.
• Рулетка.

Расходники:

• Герметик: Сантехнический лен с пастой (УНИПАК), плотная лента ФУМ или нить Тангит Унилок.
• Переходники: Только если резьба ТЭНа и батареи не совпали.
• Теплоноситель: Очищенная вода или специальный антифриз (для автономных батарей).
• Кабель: Медный кабель ВВГнг-LS (3х1.5 мм² для моделей до 2 кВт; 3х2.5 мм² — для более мощных).
• Электрика: Отдельный автомат защиты и УЗО в щиток.
• Провод для заземления.

Пошаговая инструкция по монтажу ТЭНа

Монтаж не требует инженерного образования, но аккуратность здесь строго обязательна.

1. Слив теплоносителя

Если батарея уже в системе, перекройте вентили на подаче и обратке. Откройте кран Маевского, чтобы стравить давление. Подставьте таз и аккуратно открутите нижнюю заглушку для слива воды. Устанавливаете ТЭН в новый радиатор? Переходите к шагу 2.

2. Подготовка отверстия

ТЭН всегда монтируется в нижнюю точку (обычно вместо нижней пробки). Выкрутите старую заглушку газовым ключом. Если она прикипела, спасет проникающая смазка вроде WD-40. Жесткой металлической щеткой счистите ржавчину и остатки старого льна с резьбы радиатора.

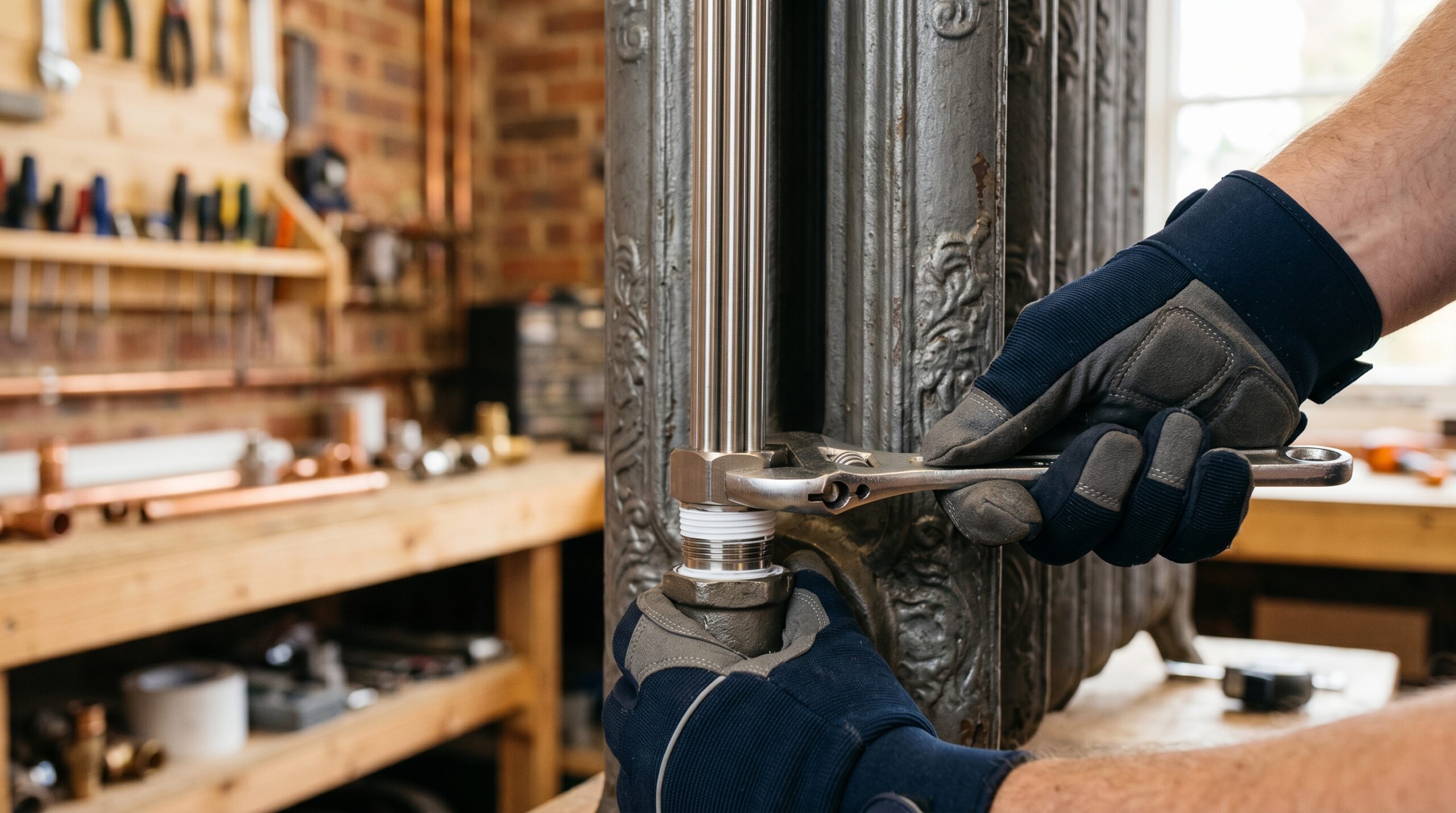

3. Установка ТЭНа

1. Плотно намотайте уплотнитель на резьбу ТЭНа по часовой стрелке. Если используете лен, обязательно промажьте его сантехнической пастой.
2. Аккуратно, строго по резьбе без перекосов, вкрутите ТЭН в радиатор руками.
3. Дожмите ключом. Соединение должно быть тугим, но не сорвите резьбу чрезмерным усилием.
4. Убедитесь, что трубка нагревателя не уперлась во внутренние стенки чугунных секций.

4. Заполнение и опрессовка

Залейте воду или антифриз через верхнюю пробку (если система автономная) или откройте вентили подачи. Обязательно стравите весь воздух через кран Маевского — ТЭН должен быть полностью погружен в жидкость! Протрите место установки бумажной салфеткой: если она осталась сухой, герметизация прошла успешно.

5. Электрическое подключение

Внимание! Работу с электрикой должен выполнять квалифицированный мастер. Вода и ток — опасное соседство.

1. Обесточьте сеть на главном щитке квартиры или дома.
2. Проложите отдельную линию от щитка кабелем нужного сечения (не подключайте мощный ТЭН в обычную розетку шлейфом).
3. Установите защиту: В щиток монтируется индивидуальный автомат (например, на 10А или 16А) и УЗО с током утечки не более 30 мА.
4. Подключите контакты: Снимите крышку ТЭНа и зафиксируйте провода на клеммах строго по маркировке (L — фаза, N — ноль, PE — заземление).
5. Организуйте заземление: Корпус радиатора также необходимо заземлить для абсолютной безопасности.
6. Соберите корпус: Плотно закройте крышку клеммной коробки.

6. Тестовый запуск

Подайте напряжение в щитке. На терморегуляторе выставьте среднюю температуру. Положите руку на батарею — через 10-15 минут она должна начать равномерно прогреваться. В течение первых суток периодически проверяйте место соединения на предмет микрокапель.

Для получения еще более подробной инструкции по монтажу ТЭНа с иллюстрациями и дополнительными советами, рекомендуем ознакомиться с нашей специализированной статьей.

Важные аспекты безопасности и эксплуатации

Чтобы система грела вас долгие годы и не доставляла проблем, соблюдайте базовые правила:

Электрическая безопасность

• Заземление: Эксплуатация ТЭНа в батарее без заземления категорически запрещена!
• Связка УЗО + Автомат: ВСпасает жизнь при пробое изоляции и защищает дом от пожара при коротком замыкании.
• Никаких скруток: Используйте только цельный кабель правильного сечения. Тонкие провода расплавятся.

Выбор теплоносителя

• Вода: Дешево и доступно. Заливайте дистиллированную или хорошо очищенную воду, чтобы ТЭН не оброс накипью.
• Антифриз (Пропиленгликоль): Незаменим для дач. Батарея не лопнет, даже если зимой отключат свет. Убедитесь, что жидкость совместима с электронагревателями.
• Важно: Строго запрещено заливать автомобильный тосол! Он разъедает прокладки и выделяет токсичные пары.

Обслуживание

• Раз в сезон осматривайте место резьбового соединения.
• Если в системе обычная вода, раз в 2-3 года доставайте ТЭН и счищайте накипь.
• Следите за давлением и уровнем жидкости (стравливайте воздух).

Возможные проблемы и их решения

Даже в надежных системах бывают сбои. Вот как их быстро устранить:

1. Капает из-под ТЭНа

• Причина: Мало льна, перекос при закручивании, сорвана резьба.
• Решение: Сливаем воду ниже уровня ТЭНа. Выкручиваем нагреватель, полностью счищаем старый герметик. Наматываем новый слой ФУМ-ленты или льна с пастой чуть толще, чем в первый раз. Аккуратно затягиваем.

2. Батарея холодная (ТЭН не греет)

• Причина: Выбило автомат, сработала защита от перегрева/сухого хода, сгорела спираль.
• Решение: Проверьте щиток. Убедитесь, что в батарее есть вода (воздух не проводит тепло). Проверьте настройки термостата. Если напряжение на клеммы приходит, а нагрева нет — ТЭН подлежит замене.

3. Батарея раскалена (перегрев)

• Причина: Сломался терморегулятор (не отключает питание), воздушная пробка.
• Решение: Стравите воздух краном Маевского. Если батарея заполнена, но продолжает кипеть — немедленно обесточьте систему и замените терморегулятор.

Заключение

Симбиоз неубиваемой чугунной батареи и современного ТЭНа — это элегантное, бюджетное и крайне эффективное решение для автономного отопления. Следуя нашей инструкции, вы легко соберете механическую часть системы своими руками. Однако помните: электрика не прощает ошибок. Не экономьте на качественном кабеле, автоматах защиты и услугах профессионального электрика. Сделайте всё правильно один раз, и батарея будет дарить вам уютное тепло долгие годы!

Для тех, кто хочет глубже изучить тему, предлагаем наш комплексный гид по выбору, установке и экономии с ТЭНом для чугунного радиатора, где собрана вся необходимая информация.
