Что такое ТЭН патронного типа?
Добро пожаловать в полный гайд по патронным ТЭНам! Патронный ТЭН (стержневой нагреватель) — это цилиндрический элемент, который устанавливают в глухие или сквозные отверстия для прямого нагрева металлов, жидкостей или газов. Внутри стальной оболочки спрятана нихромовая спираль. От корпуса её отделяет изолятор — высокоочищенный оксид магния (MgO), а торец герметично запечатан. Такая конструкция обеспечивает высокую плотность мощности, моментальный нагрев и долгий срок службы. Узнайте больше про другие виды ТЭНов и их применение, включая разновидности трубчатых нагревателей.
Преимущества патронных ТЭНов
Почему в промышленности выбирают именно патронные нагреватели:
- Высокая плотность мощности: выдают максимум тепла с минимальной площади поверхности.
- Компактность: легко встраиваются в узлы с критическим дефицитом свободного места.
- Надежность: прочный корпус выдерживает интенсивную работу даже в агрессивных средах.
- Скорость и точность: мгновенно разогреваются и позволяют строго контролировать температуру.
- Универсальность: подходят для десятков отраслей — от литья пластика до медицины.
- Простой монтаж: достаточно плотно поместить ТЭН в подготовленное отверстие.
Сферы применения патронных ТЭНов
Эти нагреватели работают там, где требуется направленный, локальный и мощный нагрев:
Промышленное производство:

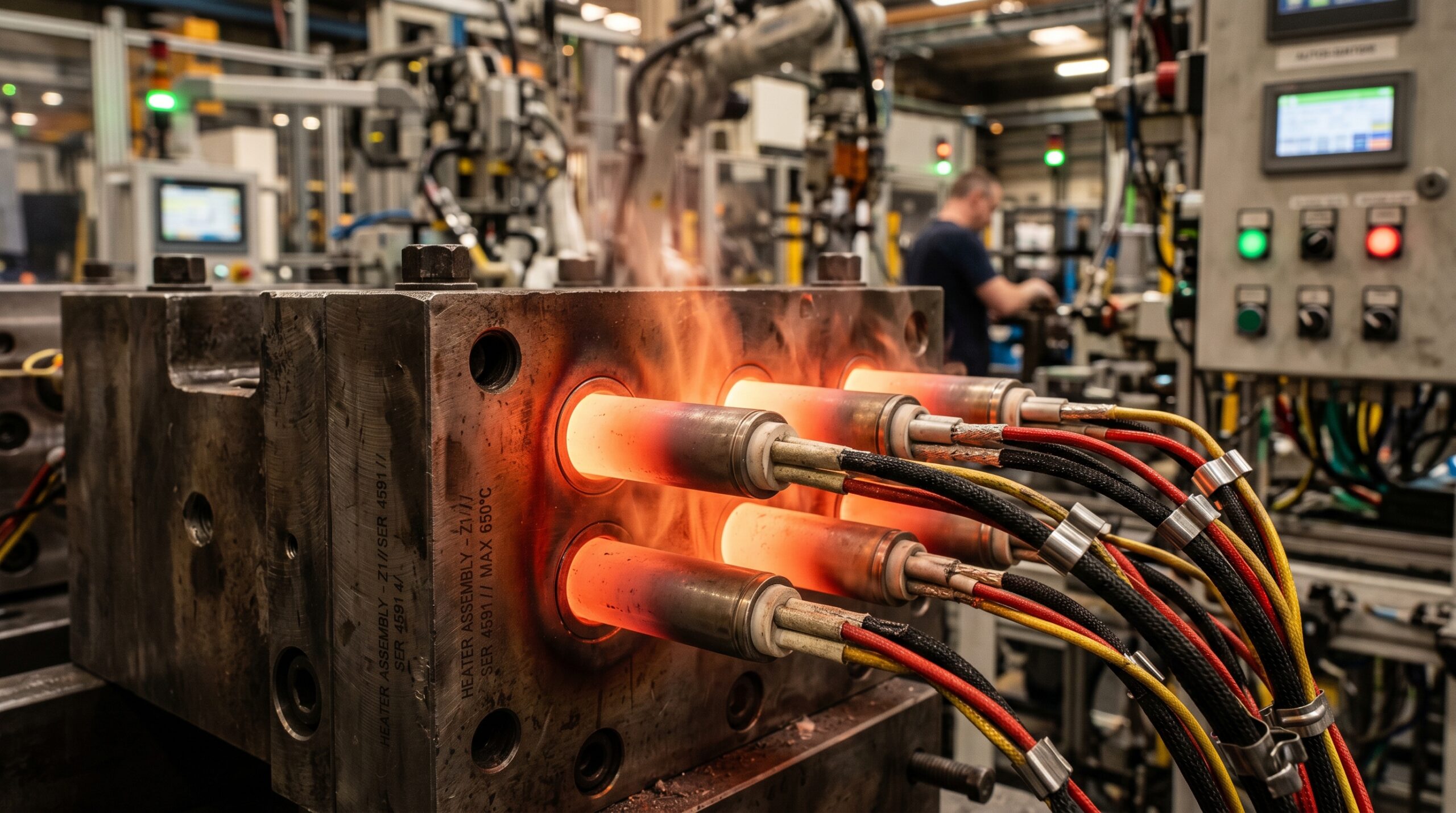

- Пресс-формы и штампы: литье пластмасс, резины и металлов под давлением.
- Упаковочное оборудование: разогрев сварочных планок и клеевых систем.
- Пищевая промышленность: подогрев рабочих емкостей и конвейерных лент.
- Переработка пластика: экструдеры и горячеканальные системы.
- Нагрев жидкостей и газов: для технологических процессов, требующих стабильного поддержания температуры.
Бытовая техника:
- Бойлеры, компактные водонагреватели и радиаторы.
- Сушильные шкафы и климатические приборы.
Лабораторное и медицинское оборудование:
- Термостаты, высокотемпературные стерилизаторы и аналитические приборы.
Как выбрать ТЭН патронного типа? Ключевые параметры
Для того чтобы сделать правильный выбор, приобрести подходящее оборудование и ознакомиться с его основными характеристиками, изучите наше детальное руководство по выбору, покупке и основным характеристикам патронных ТЭНов, а также наш исчерпывающий гайд по патронным ТЭНам. Ошибка при подборе приведет к тому, что ТЭН либо не прогреет деталь, либо быстро перегорит. На что смотреть перед покупкой:
1. Мощность и напряжение
- Мощность (Вт): зависит от объема среды, нужной температуры и времени разогрева. Чем выше удельная мощность (Вт/см²), тем быстрее идет процесс.
- Напряжение (В): подбирается строго под вашу сеть (стандартно — 12В, 24В, 110В, 220В или 380В).
2. Размеры (диаметр и длина)
- Диаметр (мм): ТЭН должен сидеть в отверстии с минимальным зазором. Идеально — не более 0,05 мм. Воздушная прослойка снижает теплоотдачу и приводит к перегреву спирали.
- Длина (мм): нагревательная часть должна полностью скрываться внутри рабочей детали.
3. Материал оболочки
Корпус подбирают с учетом максимальной температуры и условий цеха:
- Нержавеющая сталь (AISI 304): базовый вариант для задач с температурой до 400°C.
- Нержавеющая сталь (AISI 321, AISI 316): выдерживает нагрев до 600°C и контакт с химически активными средами (кислоты, щелочи).
- Incoloy (например, Incoloy 800): жаропрочный сплав для экстремальных нагрузок свыше 750°C и сильной коррозии.
4. Тип вывода и длина кабеля
Способы коммутации:
- Гибкий провод: самый популярный формат. Изоляция (силикон, стекловолокно) подбирается под условия эксплуатации.
- Жесткий вывод: используется в статичных узлах, где нет вибрации.
- Резьбовой вывод: нужен для герметичного монтажа, особенно при нагреве жидкостей.
5. Дополнительные опции
- Встроенная термопара: для ювелирного контроля температуры внутри самого нагревателя или зоны нагрева.
- Фланец: обеспечивает жесткую фиксацию в резервуарах.
- Влагозащита: герметизация контактов для работы в сырых помещениях.
Типы патронных ТЭНов
Нагреватели делятся на несколько основных групп. Более подробно про особенности выбора, виды и сферы использования патронных ТЭНП можно узнать в нашей статье.
- По плотности мощности:
- Низкой плотности: до 5 Вт/см², для нагрева воздуха и жидкостей.
- Средней плотности: 5-15 Вт/см², универсальные, отлично подходят для пресс-форм.
- Высокой плотности: свыше 15 Вт/см², обеспечивают быстрый выход на рабочий режим и высокую температуру.
- По наличию терморегуляции:
- Со встроенной термопарой (типы J, K, Pt100).
- Без термопары (требуется внешний датчик).
- По типу вывода: см. выше.
Где купить ТЭН патронного типа?
Выбор поставщика важен не меньше, чем характеристики самого нагревателя. Учитывайте пять факторов:
- Надежность: запрашивайте сертификаты качества и изучайте отзывы производств.
- Ассортимент: наличие стандартных линеек на складе и возможность выпуска нестандарта по вашим чертежам.
- Компетенция: инженеры должны помогать с тепловыми расчетами, а не просто продавать детали.
- Цена: избегайте подозрительно дешевых ТЭНов — частые остановки станков для их замены обойдутся гораздо дороже. Подробнее про общие факторы формирования цены на ТЭНы.
- Сроки поставки: критический параметр, так как простой оборудования наносит убытки.
Доверяйте узкопрофильным заводам и крупным дистрибьюторам. Профессионалы всегда готовы спроектировать узел нагрева под вашу конкретную задачу. Для получения более полного представления о выборе, применении и приобретении патронных ТЭНов, рекомендуем ознакомиться с нашим руководством по выбору, применению и приобретению патронных ТЭНов.
Установка и эксплуатация патронных ТЭНов
Соблюдение этих простых правил увеличит ресурс нагревателя в несколько раз:
- Плотная посадка: зазор между ТЭНом и стенками отверстия должен быть минимальным. Воздух — отличный теплоизолятор; если тепло не уходит в деталь, ТЭН перегревается и сгорает.
- Электрическое подключение: собирайте цепь строго по схеме, обязательно используйте заземление.
- Контроль температуры: терморегуляторы обязательны, они не дадут оборудованию выйти за пределы рабочих режимов.
- Защита цепи: ставьте автоматы нужного номинала для защиты от коротких замыканий.
- Регулярный осмотр: проверяйте изоляцию проводов и следите, чтобы в посадочные гнезда не попадало масло или пластик. Учитывайте эти и другие общие рекомендации по установке ТЭНов для безопасной и долговечной работы. Для более детального изучения процесса, включая правильный выбор, покупку и установку трубчатых патронных нагревателей, а также нагревательный элемент для полотенцесушителя, ознакомьтесь с нашей специализированной статьей.
