Что такое патронный ТЭН и как он работает?

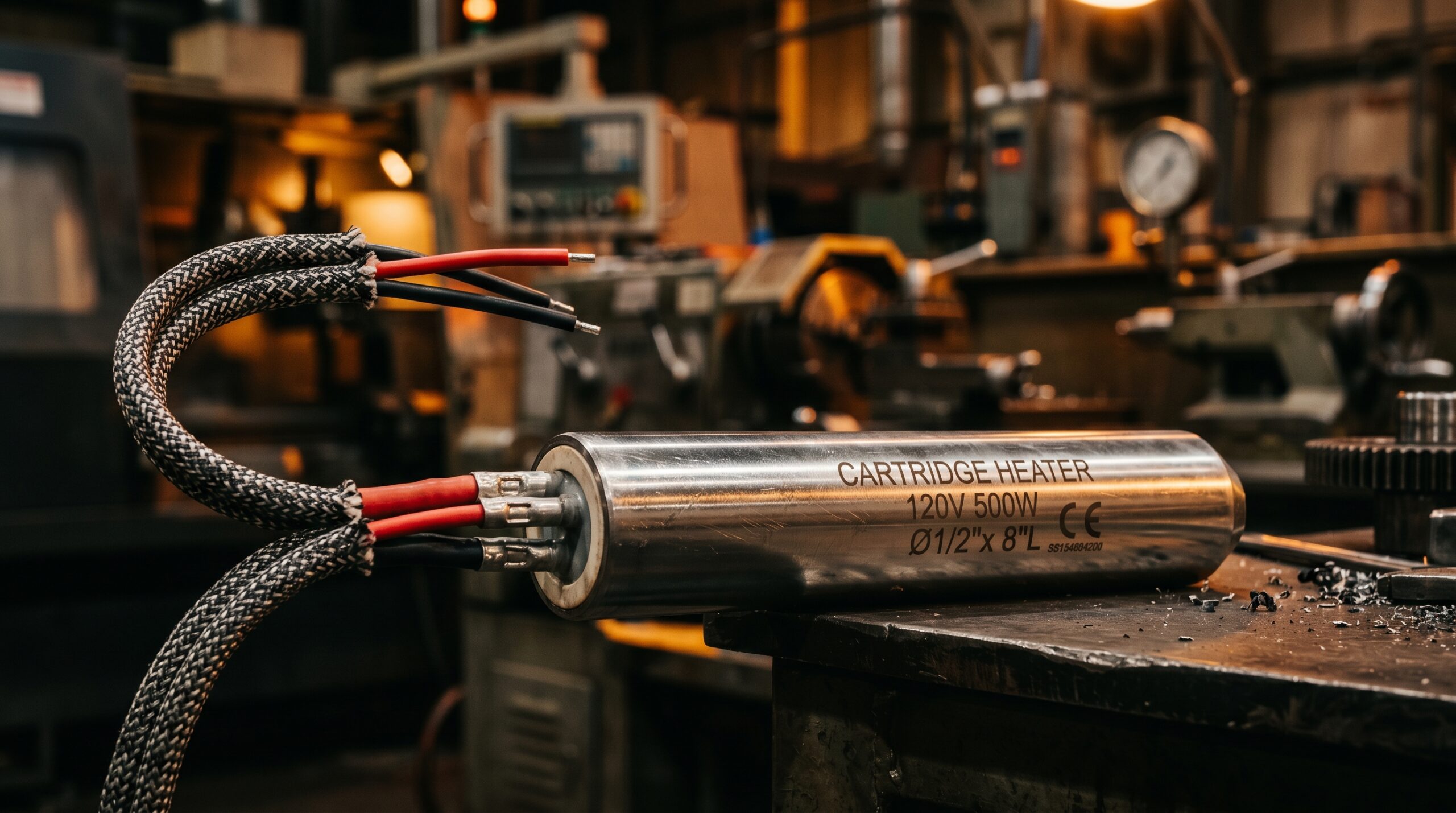

Патронные ТЭНы — это цилиндрические электронагреватели с высокой плотностью мощности. Их главная задача — точечный и интенсивный нагрев. Свое название они получили благодаря сходству формы с оружейным патроном: нагреватель плотно вставляется в паз или отверстие оборудования. Для углубленного изучения характеристик и особенностей трубчатых патронных нагревателей (ТЭНП), ознакомьтесь с нашей отдельной статьей.
Принцип работы прост: электрическая энергия превращается в тепловую. Внутри стального корпуса скрыта нихромовая спираль с высоким сопротивлением. При подаче тока она раскаляется. Чтобы избежать замыкания на корпус, спираль окружена слоем плотно спрессованного оксида магния (MgO) — он работает как надежный диэлектрик и одновременно как отличный проводник тепла. От спирали жар моментально передается на металлическую оболочку, а затем — на рабочую деталь станка.
Конструкция нагревателя
Стандартный патронный ТЭН состоит из нескольких базовых элементов:
- Корпус: Прочная нержавеющая сталь (чаще всего AISI 304, 321, 316), устойчивая к коррозии и перепадам температур.
- Нагревательный элемент: Высококачественная нихромовая спираль, рассчитанная под конкретную мощность и напряжение.
- Изоляция: Прессованный оксид магния (MgO), который защищает от пробоя и эффективно передает тепло.
- Выводы: Контакты для подключения к сети (гибкие термостойкие провода, жесткие шпильки или керамические изоляторы).
- Герметизация: Торцевые заглушки или специальные компаунды, защищающие «начинку» от попадания влаги и машинного масла.
Преимущества патронных ТЭНов
Решение купить ТЭН патронного типа оправдано целым рядом эксплуатационных плюсов:
- Высокая плотность мощности: Обеспечивают мгновенный нагрев даже при минимальных габаритах.
- Компактность: Идеально подходят для тесных узлов сложного оборудования.
- Долговечность: Жесткий корпус и качественная изоляция гарантируют долгий срок службы (если ТЭН установлен правильно).
- Точность контроля: Легко интегрируются с термопарами для прецизионного управления температурой с точностью до градуса.
- Универсальность: Адаптируются под сотни различных производственных задач.
- Надежность: Отлично переносят вибрации и механические нагрузки.
Сферы применения: где без них не обойтись?
Компактность в сочетании с высокой теплоотдачей делает патронные нагреватели востребованными в десятках отраслей промышленности. Более детальную информацию про различные виды и особенности применения патронных ТЭНов вы найдете в нашей публикации.
Переработка пластмасс и полимеров
Здесь ТЭНы прогревают пресс-формы, экструзионные головки и горячеканальные системы. Равномерный и точный нагрев критически важен для правильного литья пластиковых деталей без брака.
Упаковочное оборудование
В машинах для упаковки патронники отвечают за работу термоусадочных тоннелей и запаечных элементов. Именно они обеспечивают ровный, прочный и герметичный шов на пленке.
Металлургия и литейное дело
Используются для предварительного подогрева литейных форм, матриц и пуансонов, а также для поддержания нужной температуры металлических расплавов.
Пищевая промышленность
Нагреватели встраивают в пекарное оборудование, фасовочные линии и резервуары для поддержания текучести густых сред (например, шоколада или масел).
Другие области применения
- Производство резинотехнических изделий.
- Лабораторная техника (дистилляторы, автоклавы, сушильные шкафы).
- Деревообрабатывающие станки (оборудование для кромкооблицовки).
- Фармацевтика и медицина.
- Подогрев воды и жидкостей (строго в герметичном исполнении). Если же речь идет о специализированных решениях для водонагревателей, стоит обратить внимание на сухие ТЭНы для бойлеров.
- Защита трубопроводов и узлов от промерзания.
Как выбрать и купить патронный ТЭН? Чек-лист параметров
Срок службы нагревателя напрямую зависит от грамотного подбора характеристик. Вводя в поиск запрос «тэн патронного типа купить», всегда держите в уме следующие критерии:
Мощность и напряжение
- Мощность (Вт): Определяет скорость нагрева. Выбирается исходя из массы нагреваемой детали, теплопотерь и требуемой температуры. Недостаток мощности приведет к медленной работе, а избыток — к локальному перегреву и сгоранию самого ТЭНа.
- Напряжение (В): Строго подбирается под характеристики вашей электросети (стандартные 220В/380В или низковольтные 12В/24В для спецтехники).
Геометрия: диаметр и длина
- Диаметр (мм): Самый критичный параметр. ТЭН должен сидеть в гнезде максимально плотно (допустимый зазор — не более 0,05–0,1 мм). Люфт приведет к плохому отводу тепла и моментальному перегоранию прибора. Популярные стандарты: 6,5; 8; 10; 12,5; 16 и 20 мм.
- Длина (мм): Нагреватель должен погружаться в отверстие целиком, чтобы избежать образования зон перегрева на выступающих частях.
Материал корпуса: защита от агрессивной среды
- AISI 304 (нержавеющая сталь): Базовый, самый популярный сплав для обычных условий работы.
- AISI 321: Выдерживает более высокие температуры и легкое химическое воздействие.
- AISI 316: Оптимальный выбор для работы в жестких условиях (контакт с кислотами или щелочами).
Выбор металла целиком диктуется средой, в которой будет трудиться нагреватель.
Типы контактов и подключение
Способ вывода контактов зависит от подвижности узла и температуры вокруг:
- Гибкие провода: Самый частый вариант. От перетирания и жара могут быть защищены силиконом, стекловолокном или металлической оплеткой.
- Жесткие шпильки: Надежный вариант для стационарного клеммного подключения.
- Керамические колодки: Спасают там, где из-за экстремальных температур обычные провода просто плавятся.
Убедитесь, что тип выводов не станет слабым звеном в вашей системе.
Дополнительные опции
- Встроенная термопара (тип J или K): Позволяет снимать показания температуры прямо с ядра ТЭНа, мгновенно реагируя на изменения и защищая систему от перегрева.
- Фланцы и резьба: Необходимы для надежной врезки в емкости с жидкостями или газами.
Помимо выбора самого нагревательного элемента, важно учитывать общую архитектуру системы питания и управления. Для обеспечения стабильной и эффективной работы всего комплекса оборудования часто используются интеллектуальные системы питания и зарядки.
Правила монтажа: как продлить жизнь ТЭНу
Даже самый дорогой нагреватель сгорит за пару часов, если его неправильно установить. Помимо выбора, крайне важно правильно установить патронные ТЭНы, о чем мы подробно рассказываем в соответствующей статье. Соблюдайте пять железных правил:
- Идеальная посадка: Зазор между ТЭНом и стенками отверстия должен быть микроскопическим. Для улучшения теплопередачи используйте специальную высокотемпературную монтажную пасту.
- Глубокое погружение: Активная зона нагрева не должна торчать наружу — она обязана отдавать тепло металлу, а не воздуху.
- Обязательный термоконтроль: Никогда не подключайте ТЭН напрямую без терморегулятора. Он не умеет останавливать нагрев самостоятельно и расплавит сам себя.
- Защита проводов: Убедитесь, что на контакты не капает влага или масло, а провода не трутся о подвижные детали станка.
- Регулярная профилактика: Периодически доставайте ТЭН из посадочного места, чтобы убрать нагар и окислы. Загрязнения работают как теплоизолятор и убивают прибор.
Где лучше купить ТЭН патронного типа?
Нагреватель — это расходный материал, но его внезапная поломка способна парализовать весь цех. При выборе поставщика убедитесь, что он:
- Держит на складе ходовые размеры и готов оперативно изготовить нестандартный ТЭН по вашим чертежам.
- Использует качественный изолятор и европейскую нихромовую нить, а не дешевые аналоги, которые служат втрое меньше.
- Предоставляет официальную гарантию и сертификаты качества.
- Может помочь вашим инженерам с грамотным теплотехническим расчетом.
Инвестиции в надежные нагревательные элементы с лихвой окупаются отсутствием брака и бесперебойной работой оборудования.
