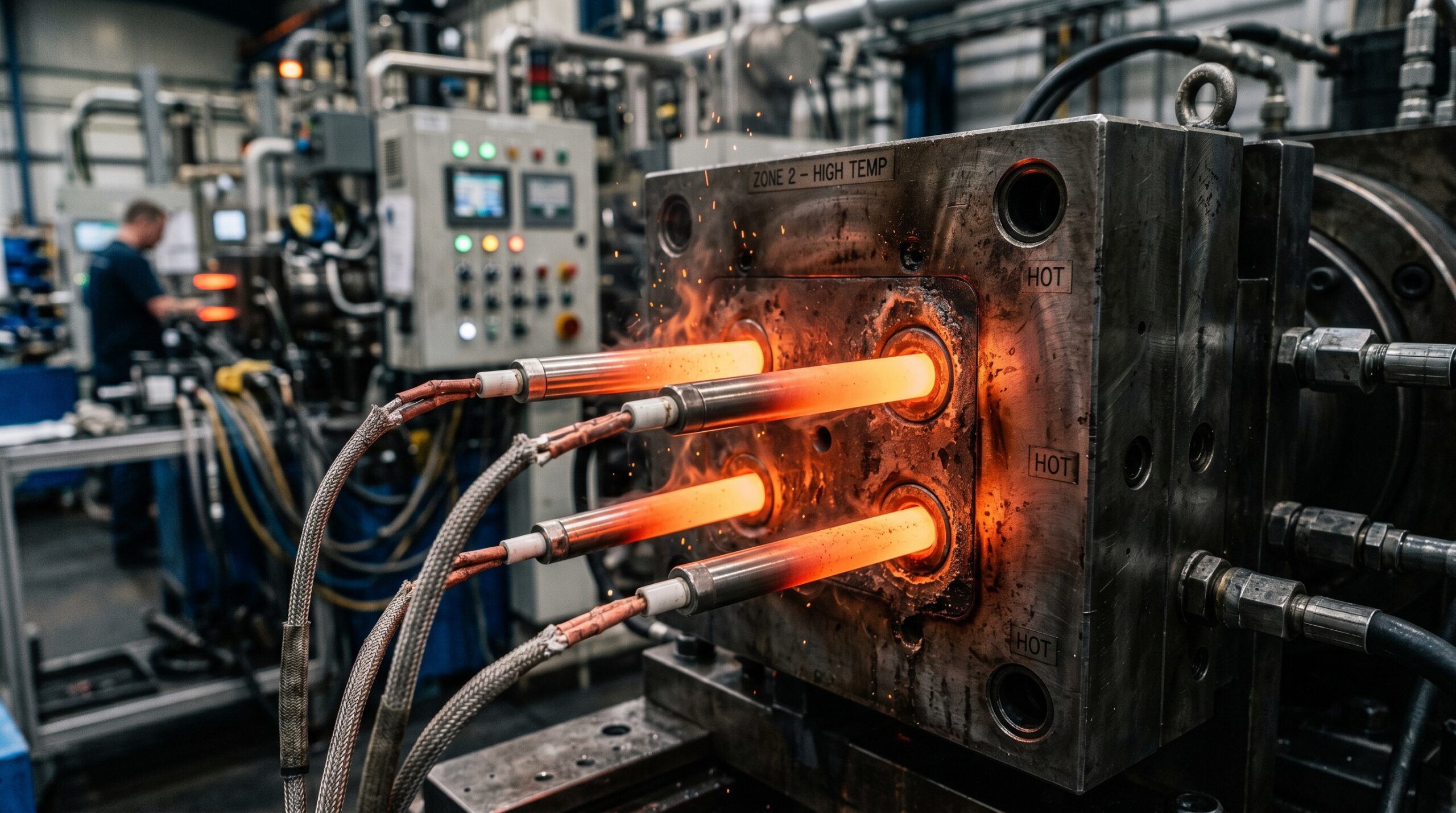

Что такое патронные ТЭНы для высоких температур?
Патронные ТЭНы — это цилиндрические электрические нагреватели, которые монтируются прямо в глухие отверстия металлических деталей. Ознакомьтесь с разнообразными видами патронных нагревательных элементов, их ценами и применением. Высокотемпературные версии отличаются особой конструкцией: благодаря жаропрочным сплавам они стабильно работают при температурах до 750°C и выше. Главная задача таких ТЭНов — дать максимум тепла в ограниченном пространстве, обеспечив быстрый и равномерный прогрев без риска преждевременного перегорания.
Ключевые преимущества
- Высокая теплоотдача: Отдают максимум мощности с минимальной площади, что критично для быстрого старта оборудования.
- Мгновенный отклик: Быстро передают тепло массиву металла, минимизируют инерцию и точно держат заданную температуру.
- Исключительный ресурс: Спецсплавы и плотная сборка гарантируют долгую службу даже в агрессивных промышленных средах.
- Компактность: Помещаются там, где физически невозможно установить стандартные плоские или трубчатые нагреватели.
- Устойчивость к вибрациям: Монолитная конструкция легко переносит механические удары работающего станка.
- Простой монтаж: Достаточно вставить ТЭН в подготовленное отверстие с правильным допуском.
Конструкция и материалы: секрет выносливости
Способность патронных ТЭНов работать на пределе возможностей кроется в бескомпромиссном подборе материалов и технологии плотной сборки. Подробное описание устройства и основных характеристик патронных ТЭНП вы найдете в нашей специализированной статье:
Оболочка нагревателя
Именно корпус берет на себя основной температурный удар. Для стандартных задач хватает стали SS304/SS316, но экстремальный нагрев требует более серьезных решений:
- Нержавеющая сталь SS321: Легирована титаном, отлично сопротивляется межкристаллитной коррозии.
- Incoloy 800/840: Никель-хромовые сплавы, которые не окисляются и не разрушаются при температурах до 750°C.
- Nimonic: Суперсплав для самых жестких и агрессивных условий эксплуатации.
Нагревательная спираль
Сердце ТЭНа — спираль из нихрома 80/20 (80% никеля, 20% хрома). Этот сплав обладает эталонным электрическим сопротивлением и не «плывет» при критическом нагреве, обеспечивая ровную работу нагревателя год за годом.
Диэлектрическая изоляция
Пустоты между спиралью и оболочкой заполняются высокоочищенным оксидом магния (MgO). Под высоким давлением порошок превращается в монолит. Он мгновенно проводит тепло наружу, но при этом служит идеальным диэлектриком, защищая спираль от замыкания на корпус и разрушения от вибраций.
Выводы и герметизация
Обычные провода расплавятся в таких условиях, поэтому высокотемпературные ТЭНы оснащаются особой контактной группой:
- Провода: Никелевые жилы прячут в оплетку из стекловолокна, слюды или керамических бус. Они выдерживают внешние температуры от 450°C и выше.
- Герметизация: Торцы заливаются термостойким компаундом или закрываются керамическими заглушками, чтобы внутрь не попали влага и масло.
Где применяются высокотемпературные ТЭНы
Такие нагреватели незаменимы там, где требуется локальный и мощный нагрев узлов. Об областях применения промышленных ТЭНов можно узнать подробнее в нашей статье:
- Переработка пластмасс: Горячеканальные системы, пресс-формы, экструдеры, литьевые машины.
- Упаковочная индустрия: Термосварочные губки и режущие ножи с постоянным нагревом.
- Штамповка и формовка: Нагрев штампов, пуансонов и металлических матриц.
- Пищевое производство: Линии обжарки, выпекания и высокотемпературной стерилизации.
- Медицина: Лабораторные камеры, автоклавы и стерилизаторы.
- Полупроводники: Вакуумные камеры и нагревательные столики.
- Аэрокосмическая отрасль: Климатические испытательные стенды и компоненты бортовых систем.
- Общее машиностроение: Локальный нагрев масел, газов и твердых тел в ограниченных объемах.
Как правильно выбрать ТЭН
Чтобы ТЭН работал долго и с максимальной отдачей, перед заказом оцените базовые параметры оборудования. Более подробное руководство по общим принципам выбора и устройства патронных ТЭНов поможет сделать правильный выбор:
- Температурный режим: До какого предела нужно разогреть деталь и какова температура среды вокруг.
- Мощность и напряжение: Рассчитываются на основе массы нагреваемого металла и требуемого времени выхода на рабочий режим.
- Габариты: Размеры ТЭНа должны идеально совпадать с посадочным местом. Чем плотнее посадка, тем дольше живет нагреватель.
- Материал корпуса: Подбирается строго под рабочую температуру и химический состав среды.
- Тип выводов: Зависит от того, как прокладывается кабель — нужен ли металлорукав, защита от излома или шпильки.
- Термопара: Интегрированный датчик (тип J или K) позволяет контролировать нагрев прямо внутри ТЭНа.
- Условия работы: Учтите наличие вибраций, машинного масла или агрессивных паров.
Монтаж: правила долгой жизни ТЭНа
Даже самый качественный нагреватель сгорит за день, если его неправильно установить. Следуйте этим строгим правилам:
- Минимальный зазор: Диаметр отверстия должен превышать диаметр ТЭНа всего на 0.02–0.07 мм. Воздух — плохой проводник тепла. Если ТЭН сидит неплотно, он перегреет сам себя.
- Чистота канала: Перед установкой удалите из отверстия стружку, нагар и остатки смазки.
- Надежное подключение: Используйте только термостойкие провода и следите за плотностью контактов.
- Обязательный контроль: ТЭН не должен работать вслепую. Подключите его через ПИД-регулятор с обратной связью от термопары.
- Защита выводов: Не гните провода у самого основания ТЭНа, если это не заложено в его конструкцию — это самая частая причина обрыва цепи.
- Профилактика: Периодически осматривайте ТЭНы и посадочные места на наличие нагара и коррозии.
Производство патронных ТЭНов на заказ
Мы проектируем и производим патронные ТЭНы под конкретные задачи вашего производства. Никаких компромиссных решений — вы получаете нагреватель нужного диаметра, мощности и формы, собранный из премиальных жаропрочных материалов. Инженеры помогут рассчитать тепловые потери, подберут сплав оболочки и тип выводов, чтобы оборудование работало без сбоев и простоев.
