Что такое патронные нагревательные элементы?

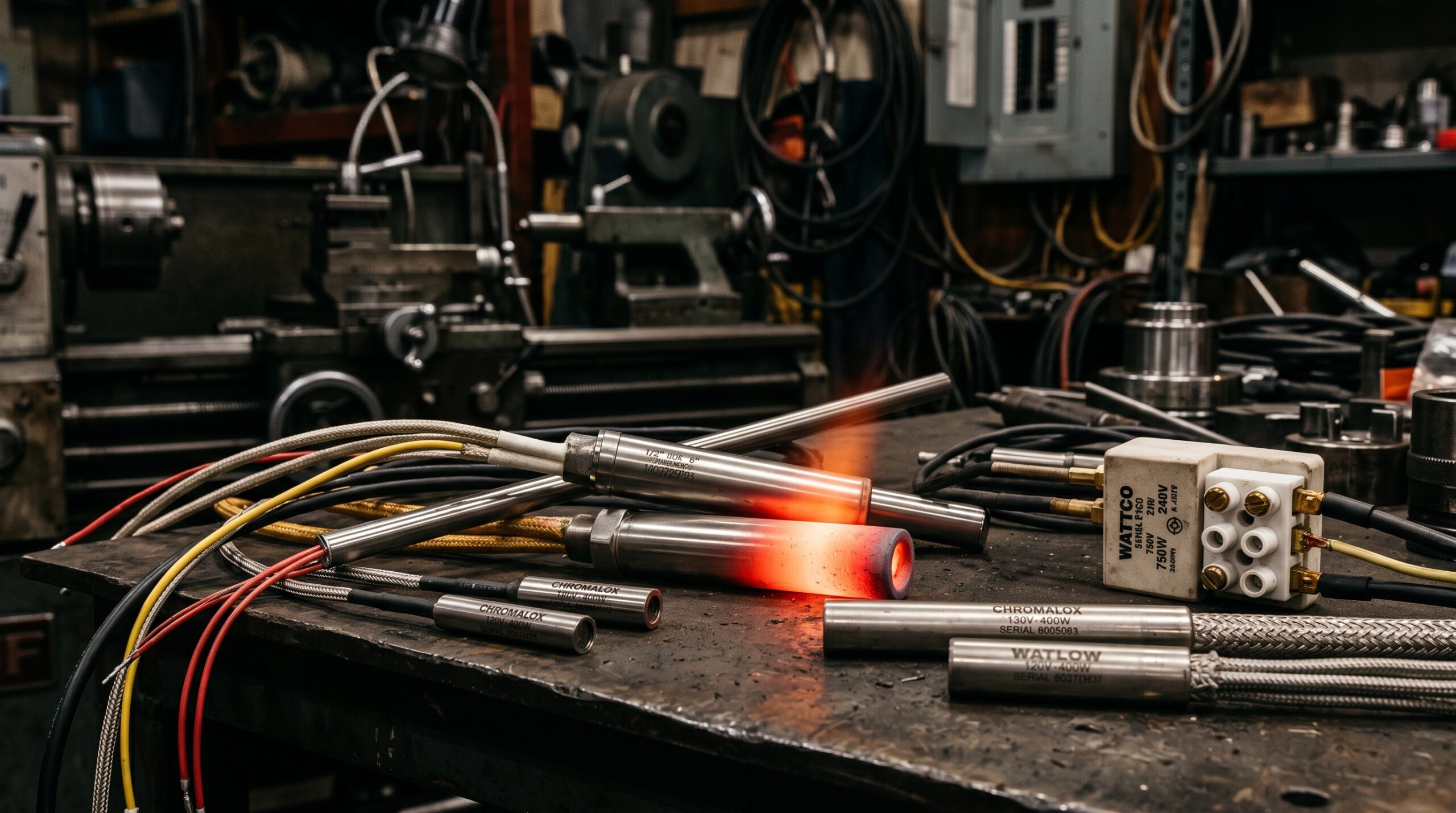

Патронные ТЭНы — это цилиндрические электронагреватели, которые монтируются в технологические отверстия металлических плит, пресс-форм или матриц. Их главная задача — быстро и локально нагреть деталь. Свое название они получили за визуальное сходство с оружейным патроном: такая форма позволяет легко устанавливать их в подготовленные посадочные гнезда. Общий обзор устройства, применения и ценовой политики патронных нагревательных элементов поможет лучше понять их роль в промышленности.
Принцип работы прост: электрическая энергия переходит в тепловую. Внутри металлического корпуса спрятана высокоомная спираль. При подаче тока она раскаляется, передает тепло через слой изолятора (оксид магния) на внешнюю оболочку, а та, в свою очередь, нагревает саму деталь. Более подробное описание принципа работы патронных нагревателей и нюансы их выбора представлены в отдельной статье.
Конструкция и устройство патронного ТЭНа
Несмотря на внешнюю лаконичность, патронный нагреватель — это продуманное устройство, состоящее из шести базовых элементов:
- Нагревательная спираль: Источник тепла из резистивной проволоки (нихром или фехраль), намотанной на керамический сердечник.
- Изоляция: Плотно утрамбованный порошок оксида магния (MgO). Он исключает короткое замыкание и отлично проводит тепло от спирали к корпусу.
- Оболочка (гильза): Защитный панцирь из нержавеющей стали (AISI 304, 321, 316). Марка металла подбирается под рабочие температуры и агрессивность среды.
- Выводные контакты: Узел подключения к сети. Это могут быть гибкие провода (в термостойкой изоляции) или винтовые клеммы — выбор зависит от температурных и механических нагрузок на производстве.
- Уплотнение (герметизация): Барьер из керамики, эпоксидной смолы или спецгерметика. Защищает внутренности ТЭНа от влаги и грязи, что критично для сложных условий эксплуатации.
- Холодная зона: Участок возле контактов, где спираль отсутствует или имеет сниженную мощность. Спасает выводы от перегрева и оплавления.
Виды патронных нагревательных элементов
Широкий ассортимент позволяет подобрать ТЭН точно под технологический процесс. Разнообразие включает как стандартные, так и специализированные решения, например, патронные трубчатые нагреватели серии СН.
По плотности мощности:
- Низкоплотные (до 10 Вт/см²): Бюджетные и конструктивно простые модели для задач, где скорость нагрева не стоит на первом месте.
- Среднеплотные (10-30 Вт/см²): Золотой стандарт для большинства промышленных установок.
- Высокоплотные (более 30 Вт/см²): Экстремально быстрый нагрев и работа при высоких температурах. Отличаются усиленной оболочкой и надежной внутренней сборкой. Идеальны для компактных, но мощных узлов.
По типу выводов:
- Гибкие выводы: Самый популярный вариант. Могут усиливаться металлической оплеткой или силиконовой трубкой.
- Винтовые клеммы: Надежное стационарное подключение, актуально для ТЭНов крупного диаметра.
- Керамические изоляторы: Применяются там, где экстремальные температуры расплавили бы стандартную изоляцию проводов.
По наличию термопары:
Ряд моделей выпускается со встроенной термопарой (тип J или K). Это обеспечивает ювелирный контроль температуры нагреваемой детали и защищает процесс от скачков.
Преимущества использования патронных ТЭНов
Популярность °патронников° в промышленности объясняется их сильными сторонами:
- Высокая плотность мощности: Максимум тепла в минимальном объеме.
- Скорость работы: Мгновенный выход на заданный температурный режим.
- Компактность: Легко встраиваются в детали со сложной геометрией.
- Долговечность: Стойкость к износу даже при интенсивных нагрузках.
- Точность регулировки: Возможность работы в тандеме со встроенной термопарой.
- Универсальность: Огромный выбор габаритов и мощностей для любой отрасли.
- Легкий монтаж: Достаточно вставить ТЭН в подготовленное отверстие.
Области применения
Патронные нагреватели успешно решают задачи в самых разных сферах:
- Переработка пластмасс: Разогрев экструдеров, пресс-форм, горячеканальных систем.
- Упаковка: Нагрев запаечных планок и сварочных ножей.
- Деревообработка: Поддержание температуры в клеевых станциях и прессах.
- Медицина: Работа в стерилизаторах и лабораторных инкубаторах.
- Пищепром: Подогрев контактных поверхностей при обработке продуктов.
- Машиностроение: Термическая посадка деталей, подогрев промышленных масел. Для предпускового подогрева масла двигателя также могут использоваться различные типы нагревательных элементов, включая модификации патронных ТЭНов.
- 3D-печать: Плавление пластика в экструдерах и нагрев рабочих столов.
- Полиграфия: Станки для горячего тиснения и маркировки.
- Жидкие и газовые среды: Нагрев потоков (при наличии надежной герметизации).
Как выбрать патронный нагревательный элемент?
Срок службы ТЭНа напрямую зависит от грамотного подбора. Ознакомиться с общими принципами выбора патронных нагревательных элементов можно в нашей подробной статье. Ориентируйтесь на эти критерии:
- Габариты: Диаметр и длина должны строго совпадать с посадочным местом. Допустимый зазор — не более 0.02-0.05 мм. Иначе ТЭН перегреется и сгорит.
- Мощность (Вт): Рассчитывается исходя из массы детали, теплопотерь и требуемой скорости нагрева.
- Напряжение (В): Должно точно соответствовать параметрам вашей электросети. Более подробно про патронные нагреватели 24В можно узнать в нашей статье.
- Температурный предел: Всегда закладывайте запас прочности по максимальной температуре.
- Материал гильзы: Сталь AISI 304 — для базы, AISI 321 — для сильного нагрева, AISI 316 — для химически активных сред.
- Защита выводов: Для подвижных элементов берите провода в металлической оплетке, для статики — винтовые клеммы.
- Термопара: Необходима, если процесс требует строгого соблюдения температурного коридора.
- Условия среды: Влажность или вибрации требуют заказа моделей с усиленной герметизацией и фиксацией.
Учитывая эти рекомендации, вы сможете подобрать оптимальный нагреватель. Если вам необходимо срочно заказать ТЭНП со склада с быстрой доставкой, обратитесь к проверенным поставщикам.
Установка и обслуживание
Простые правила монтажа, которые продлят жизнь оборудованию:
- Идеальная посадка: Чем плотнее ТЭН сидит в отверстии, тем лучше он отдает тепло.
- Чистота: Очистите посадочное гнездо от нагара, масла и металлической стружки перед установкой.
- Защита от перегрева: Подключайте нагреватель только через терморегулятор. Общие принципы выбора ТЭНов с терморегулятором, применимые и к патронным моделям, описаны в отдельной статье.
- Надежный контакт: Следите за качеством изоляции и соответствием напряжения.
- Профилактика: Регулярно осматривайте выводы на предмет обрывов и корпус на наличие вздутий.
Безопасность при эксплуатации
Ток и высокие температуры не прощают ошибок. Соблюдайте технику безопасности:
- Заземление: Любой станок с ТЭНами должен быть надежно заземлен.
- Контроль: Терморегуляторы и аварийные датчики обязательны для защиты от пожара.
- Защита сети: Автоматы и предохранители спасут при коротком замыкании.
- Изоляция: Все токоведущие элементы должны быть скрыты от случайного касания.
- Допуск: К обслуживанию систем нагрева допускаются только профильные специалисты.
Будущее патронных нагревательных элементов
Индустрия движется в сторону миниатюризации и умных технологий. В ближайшем будущем мы увидим ТЭНП с композитными оболочками, увеличенной плотностью мощности и встроенными сенсорами для предиктивной диагностики. Это расширит их применение в микроэлектронике, робототехнике и аэрокосмической отрасли, где счет идет на доли миллиметра и градуса.
