Патронные нагреватели (ТЭНП): Устройство, принцип работы, выбор и сферы применения

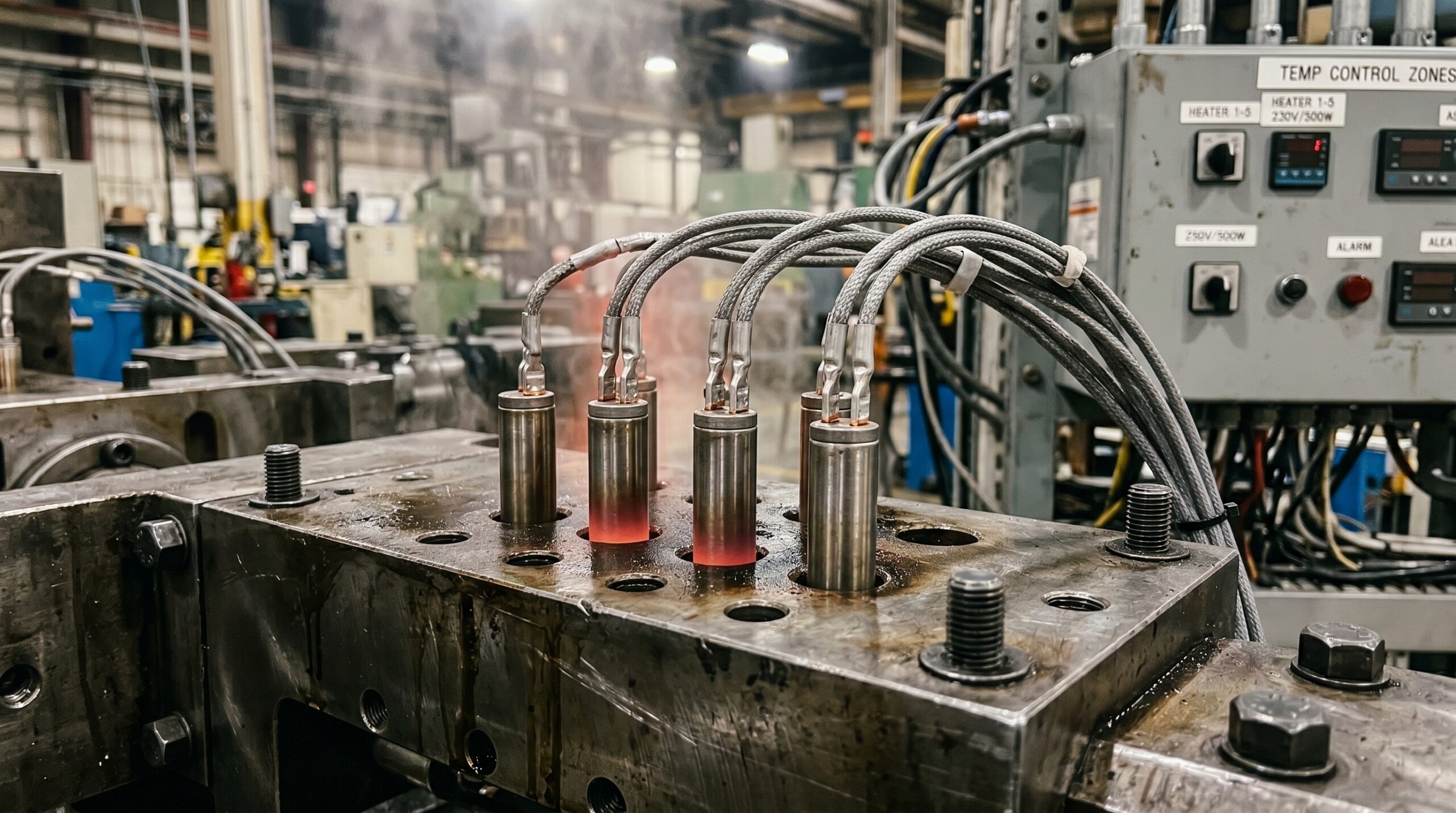

Что такое патронный нагреватель (ТЭНП)?

Патронный нагреватель (ТЭНП) — это цилиндрический элемент, который устанавливается прямо в монтажное отверстие детали. Он передает тепло за счет плотного контакта с металлом. Главный плюс ТЭНП — способность выдавать огромную мощность при скромных габаритах, что делает его идеальным решением для быстрого и локального нагрева, наряду с другими мощными нагревательными элементами. В отличие от других нагревателей, таких как гибкие подогреватели, ТЭНП обеспечивает направленное и интенсивное тепловыделение.

Определение и основные характеристики

Внутри металлического корпуса (нержавейка или сплав инколой) спрятана нихромовая спираль. От стенок ее отделяет слой высокоочищенного оксида магния (MgO) — он отлично проводит тепло, но надежно блокирует электрический ток. Контакты для подключения выведены с одного торца.

Ключевые особенности ТЭНП:

• Высокая плотность мощности: Выделяют максимум тепла на минимальной площади поверхности.
• Компактность: Легко монтируются в тесных и сложных узлах оборудования.
• Долговечность: Безотказно служат при грамотном монтаже и выборе материалов.
• Точность нагрева: Совместимы со встроенными термопарами для ювелирного контроля температуры.

История и эволюция

Первые патронные нагреватели появились в начале XX века, когда промышленности понадобился компактный источник тепла. С развитием материаловедения они превратились в высокотехнологичные устройства. Современные ТЭНП легко переносят экстремальные температуры, давление и агрессивные среды, обеспечивая бесперебойную работу станков.

Принцип работы патронного нагревателя

Чтобы ТЭНП служил долго и эффективно, важно понимать механику его работы.

Внутреннее устройство

Конструкция нагревателя проста, но продумана до мелочей:

1. Нагревательная спираль: Выполнена из нихрома, выделяет тепло под действием тока.
2. Оксид магния (MgO): Спрессованный порошок, который изолирует спираль от корпуса и работает как тепловой мост.
3. Металлический корпус: Внешняя броня, которая защищает начинку и отдает тепло рабочей детали.
4. Герметизация: Глухой торец защищает от влаги, а на противоположном конце расположены контакты подключения.

Процесс теплопередачи

При подаче тока нихромовая спираль моментально раскаляется. Тепло проходит через плотно утрамбованный оксид магния к металлическому корпусу. Если ТЭНП идеально сидит в гнезде пресс-формы или плиты, теплопередача идет без воздушных барьеров. Результат — быстрый и равномерный нагрев целевой зоны.

Ключевые преимущества патронных нагревателей

ТЭНП выигрывают у аналогов, например, ТЭНов для котлов отопления, за счет уникального сочетания компактности и тепловой эффективности.

Высокая плотность мощности

Нагреватели этого типа выдают значительно больше тепла на квадратный сантиметр, чем конкуренты. Это позволяет ставить меньше элементов или использовать модели меньшего размера — экономится пространство внутри станков и снижается итоговая смета.

Долговечность и надежность

Качественная нержавеющая сталь, инколой и чистый MgO гарантируют долгую работу даже при постоянных вибрациях и высоких температурах. Главное условие — правильная посадка в отверстие.

Точность нагрева и компактность

Плотный контакт и возможность установки термопар прямо в корпус исключают температурные качели. Нагреватели размещают непосредственно в критических зонах, избегая потерь энергии при передаче.

Гибкость в применении

ТЭНП выпускаются в любых диаметрах, длинах и мощностях. Разнообразие выводов позволяет адаптировать нагреватели под специфику конкретного технологического процесса.

Сферы применения ТЭНП

ТЭНП востребованы там, где нужен предсказуемый, стабильный и мощный нагрев.

Промышленность пластмасс и упаковки

Литье пластмасс — основная ниша. ТЭНП нагревают:

• Пресс-формы: Для классического и выдувного литья.
• Плиты: В термоформовочных машинах.
• Горячеканальные системы: Поддерживают нужную вязкость полимера.
• Упаковочные автоматы: Для запайки пакетов и формовки блистеров.

Оборудование для литья под давлением

На термопластавтоматах патронники греют сопла и каналы, не давая расплавленному пластику застыть по пути к форме.

Пищевая промышленность

В пищевом секторе ТЭНП встраивают в:

• Матрицы для выпечки.
• Резервуары для плавки шоколада и сиропов.
• Стерилизационные и фасовочные линии.

Медицинское и лабораторное оборудование

Там, где важна точность до градуса, применяют именно ТЭНП. Они работают в:

• Стерилизаторах и автоклавах.
• Высокоточных аналитических приборах.
• Лабораторных термоблоках для реактивов.

Другие области

Среди прочих сфер выделяют:

• Подогрев масел и технических жидкостей в баках.
• Локальный нагрев воздушных и газовых потоков.
• Деревообработку, текстильное и обувное производство.
• Научные стенды.

Виды и особенности выбора патронных нагревателей

Ошибка при выборе ТЭНП приводит к его быстрому перегоранию. Чтобы сделать правильный выбор, рекомендуем ознакомиться с комплексным руководством по патронным нагревательным элементам. Также важно хорошо знать характеристики патронных нагревательных элементов, например, таких как патронные трубчатые нагреватели серии СН. Ключевые различия кроются в мощности, материалах и конструкции контактов.

Высокоплотные и низкоплотные ТЭНП

• Низкоплотные (до 8 Вт/см²): Нужны для щадящего нагрева или работы с материалами с низкой теплопроводностью. Они прощают неплотную посадку и реже сгорают при плохом контакте, но требуют больше места. Часто используются для нагрева воздуха.
• Высокоплотные (8–40 Вт/см²): Созданы для агрессивного, быстрого нагрева металлов. Внутри таких ТЭНП температуры критические, поэтому им жизненно необходим идеальный контакт с деталью. Воздушная прослойка убьет такой нагреватель.

Материалы корпуса и их значение

• Нержавеющая сталь (AISI 304, 321, 316L): Базовый выбор. AISI 304 универсальна, 321 держит высокие температуры, 316L не боится агрессивной химии.
• Инколой (Incoloy 800/840): Суперсплавы на базе никеля. Выдерживают нагрев до 850°C и не окисляются. Оптимальны для экстремальных нагрузок.

Типы выводов и способы крепления

Проводка подбирается под условия работы узла:

• Гибкие выводы: Стандарт для простого подключения (изоляция из стекловолокна или силикона).
• Жесткие выводы: Металлические штифты для узлов, требующих механической прочности.
• С защитой: Металлическая оплетка или гофрорукав спасают кабель от перетирания и прямого жара.
• Фланцы и резьба: Используются для герметичной врезки в резервуары.

Интеграция с термопарами

Многие модели выпускаются со встроенной термопарой (тип J или K). Это позволяет контроллеру считывать температуру прямо в сердцевине нагревателя, обеспечивая абсолютный контроль процесса.

Параметры, влияющие на выбор: мощность, напряжение, размеры

• Мощность (Вт): Считается по массе детали, ее теплоемкости и теплопотерям в среду.
• Напряжение (В): Подбирается строго под параметры сети. Если нужен выбор патронного нагревателя 24В, необходимо учитывать его специфику.
• Габариты: Диаметр должен идеально совпадать с посадочным гнездом. Допустимый зазор для хорошей теплопередачи — не более 0,05–0,1 мм.

После тщательного подбора всех необходимых характеристик вы можете приобрести патронные нагреватели с быстрой отгрузкой.

Установка и обслуживание патронных нагревателей

Грамотный монтаж — главная страховка от перегорания ТЭНП.

Правила монтажа для оптимальной работы

1. Подготовка гнезда: Отверстие должно быть сухим, чистым и без задиров. Идеальный зазор — от 0,02 до 0,08 мм.
2. Очистка: Перед посадкой удалите с нагревателя остатки заводского масла и стружку.
3. Посадка: ТЭНП должен входить плотно, но без ударов. По согласованию с производителем применяют термопасту.
4. Подключение: Собирайте цепь строго по схеме. Проверяйте надежность клемм и наличие заземления.
5. Контроль: Запускайте ТЭНП только через терморегулятор. Работа вхолостую или напрямую приведет к расплавлению.

Ошибки при установке и их последствия

• Большой зазор: Воздух работает как теплоизолятор. Тепло не уходит в деталь, ТЭНП перегревается и сгорает.
• Ошибки напряжения: Перенапряжение — мгновенная смерть элемента. Заниженное напряжение — система не выйдет на рабочий режим.
• Отсутствие заземления: Смертельно опасно для оператора, высокий риск пробоя.
• Грязное отверстие: Нагар и масло вызывают локальный перегрев оболочки.

Рекомендации по эксплуатации и продлению срока службы

• Регулярная чистка: Убирайте нагар с элементов и посадочных мест.
• Мониторинг: Следите за показаниями термоконтроллеров.
• Герметичность: Защищайте контактную группу от жидкостей и пара.
• Бережность: Не вытаскивайте ТЭНП за провода и не деформируйте корпус.
• Соответствие: Используйте высокоплотные ТЭНП только там, где обеспечен идеальный отвод тепла.

Безопасность при работе с ТЭНП

ТЭНП — оборудование повышенной опасности. Обесточивайте линию перед любым вмешательством. Тщательно проверяйте заземление станков. Надевайте термостойкие перчатки: элементы остывают долго и могут оставить тяжелые ожоги. Регулярно осматривайте изоляцию кабелей. При малейшем запахе гари или искрах немедленно рубите питание и вызывайте электрика.

Заключение

Патронные нагреватели — компактное «сердце» сотен промышленных процессов. Их главный козырь — колоссальная мощность в скромном корпусе. Если вы понимаете механику их работы, следите за плотностью посадки и используете надежные терморегуляторы, ТЭНП будут служить годами. Инвестиции в правильные нагреватели всегда окупаются отсутствием брака и бесперебойной работой оборудования.
