Что такое патронный трубчатый нагреватель СН?

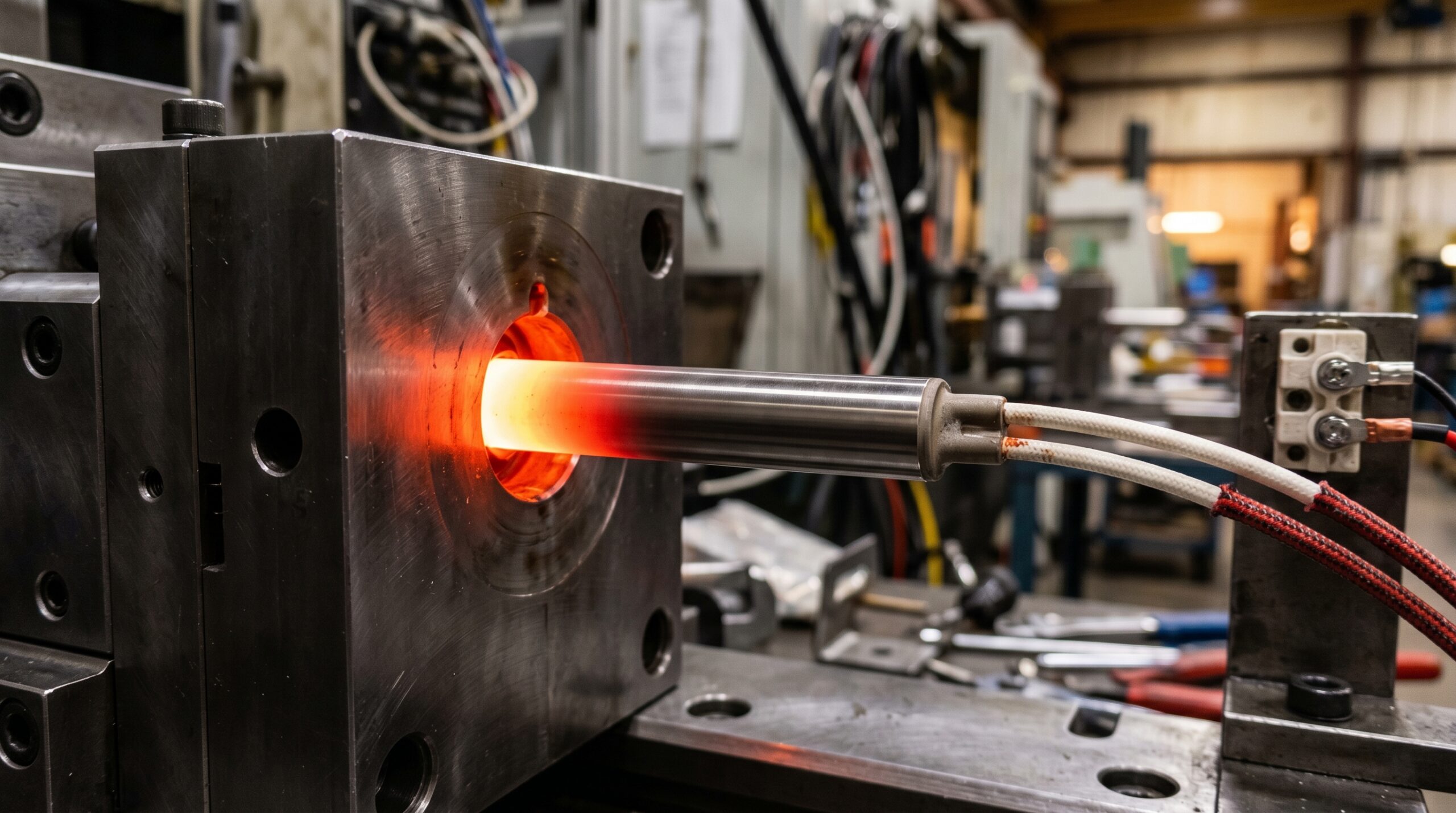

Патронный нагреватель (или патронный нагревательный элемент) — это компактный цилиндрический стержень. Он устанавливается в технологические отверстия деталей или пресс-форм для локального контактного нагрева. Аббревиатура «СН» указывает на стандартизированную серию с конкретными эксплуатационными и конструктивными характеристиками.
Принцип работы и конструкция
Устройство работает просто: электрический ток проходит через резистивную спираль и преобразуется в тепло. Это основной принцип работы патронных нагревателей. Конструктивно ТЭНП состоит из пяти элементов:
- Оболочка: Выполнена из нержавеющей стали (AISI 304, 316, 321) — прочного материала, который отлично проводит тепло и сопротивляется коррозии.
- Нагревательный элемент: Спираль из нихромовой проволоки, отвечающая за нужную мощность.
- Изолятор: Мелкодисперсный оксид магния (MgO). Он плотно окружает спираль, защищая от замыканий и передавая тепло на оболочку.
- Выводы: Токоведущие стержни (чаще всего никелевые) с термостойкой изоляцией, выходящие с одного или обоих торцов.
- Герметик: Торцы надежно закрыты, чтобы внутрь не попадали влага и агрессивные жидкости.
Ключевые особенности
Серию СН отличают пять базовых характеристик:
- Компактность: Миниатюрные габариты при впечатляющей мощности.
- Высокая плотность мощности: Способность отдавать максимум тепла с минимальной площади поверхности.
- Быстрый старт: Моментальный выход на заданную температуру благодаря эффективной теплоотдаче.
- Точность управления: Возможность установить термодатчик вплотную к ТЭНу для ювелирного контроля нагрева.
- Надежность: Прочные материалы гарантируют долгую работу без непредвиденных поломок.
Преимущества использования нагревателей СН
Почему инженеры выбирают именно серию СН? Все дело в сочетании производительности и выносливости.
Эффективность и точность
За счет плотного контакта с деталью и высокой плотности мощности, патронные ТЭНы отдают тепло почти без потерь. Это позволяет не только быстро разогреть оборудование, но и удерживать температуру с точностью до градуса — то, что нужно для сложных технологических процессов.
Долговечность и надежность
Нержавеющая оболочка, изоляция из оксида магния и надежная герметизация делают эти ТЭНы устойчивыми к вибрациям, механическим ударам и агрессивным средам. Они выдерживают экстремальные температуры и служат годами даже при непрерывной эксплуатации.
Универсальность применения
Огромный выбор диаметров, длин, мощностей (например, патронные нагреватели 24В) и вариантов подключения позволяет интегрировать СН-нагреватели куда угодно: от миниатюрных лабораторных приборов до массивных промышленных прессов и экструдеров.
Области применения патронных нагревателей
Характеристики ТЭНов СН делают их незаменимыми сразу в нескольких отраслях.
Промышленное оборудование
- Литье пластмасс: Нагрев пресс-форм и горячеканальных систем.
- Упаковочное оборудование: Разогрев сварочных планок и запаечных головок.
- Производство резины: Поддержание температуры в вулканизационных формах.
- Обработка металлов: Нагрев матриц, штампов и формовочного инструмента.
- Деревообработка: Нагрев клеевых ванн и прессов.
Пищевая промышленность
Оборудование, где критичны санитарные нормы и строгий температурный режим. Например, линии по производству кондитерских изделий или резервуары для нагрева пищевых жиров.
Медицина и лабораторное оборудование
Стерилизаторы, автоклавы, лабораторные плитки и аналитические приборы — везде, где требуется точный и стабильный нагрев малых объемов.
Другие сферы
Подогрев трубопроводов, защита электрощитов от конденсата, 3D-печать, а также производство стекла и керамики.
Как выбрать патронный трубчатый нагреватель СН?
Ошибка в подборе ТЭНа может привести к его перегоранию или порче оборудования. Вот на что нужно смотреть в первую очередь:
Мощность и напряжение
Рассчитываются исходя из массы детали, ее теплоемкости и нужного времени разогрева. Главное правило — не завышать мощность без необходимости, иначе ТЭН быстро выйдет из строя от перегрузки.
Размеры и форма
ТЭН должен садиться в отверстие почти впритирку (допустимый зазор — до 0,1 мм). Только так тепло будет уходить в деталь, а не перегревать сам нагреватель. Также заранее продумайте длину и конфигурацию выводов.
Материал оболочки
Выбор зависит от среды. Сталь AISI 304 универсальна и подходит для большинства задач. Если среда агрессивная, выбирайте AISI 316, а для экстремально высоких температур — AISI 321.
Тип подключения
Доступны гибкие провода в термостойкой оплетке, жесткие стержни, резьбовые штуцеры или керамические колодки для вывода контактов в клеммную коробку.
Дополнительные опции
Для сложных задач ТЭНы оснащают встроенными термопарами, крепежными фланцами, защитными металлорукавами для кабеля и другими модификациями.
Установка и эксплуатация: Рекомендации
Грамотный монтаж и соблюдение правил эксплуатации — залог того, что нагреватель СН отработает весь заявленный ресурс.
Безопасность прежде всего
Монтаж и подключение должен выполнять электрик с соответствующим допуском. Оборудование обязательно нужно заземлить.
Правильный монтаж
ТЭН должен плотно прилегать к стенкам установочного отверстия по всей длине. Воздушные карманы работают как теплоизоляторы: тепло не уходит в деталь, спираль перегревается и сгорает. Убедитесь, что провода не пережаты и надежно защищены от механических повреждений и внешнего жара.
Обслуживание и продление срока службы
Периодически осматривайте изоляцию и контакты. Берегите ТЭН от влаги, едких жидкостей, сильной вибрации и резких перепадов температуры. Если нагрев стал неравномерным или изменилось сопротивление — элемент пора менять.
